在微波與光通信系統中，信號衰減的控制精度與相位穩定性直接影響著整體系統的性能表現。

極化旋轉式衰減器作為一種高精度、相位穩定的微波無源器件，近年來在高頻測量與通信系統中展現出顯著的技術優勢。其基于極化旋轉原理，通過調節吸收片之間的相對角度實現對信號衰減的連續精確控制。

我們深入了解該衰減器的工作原理、結構設計及其在光通信系統中的潛在應用價值。

01 技術背景與行業需求

微波衰減器作為通信系統的基礎無源器件之一，其性能直接影響信號傳輸?shù)馁|(zhì)量。在高精度測量及通信應用中，衰減器需具備大范圍衰減調節能力、高控制精度以及良好的相位穩定性。

傳統可調衰減器如刀形衰減器和數字衰減器，雖然在一定程度上滿足調節需求，但在實際應用中仍存在明顯局限。數字衰減器雖便于調控，但會引入較大的寄生效應，容易帶來信號雜波。

刀形衰減器雖避免了寄生問題，但其衰減值難以實現高精度控制，且兩者均不具備相位穩定功能。因此，研制一種兼具大衰減范圍、高精度、相位穩定且寄生效應小的衰減器，成為行業迫切需求。

極化旋轉式衰減器正是在此背景下應運而生，其通過機械旋轉調節吸收片間夾角，實現衰減值的連續可調，并在結構設計中兼顧了相位穩定性與信號純凈度。

02 工作原理與結構組成

極化旋轉式衰減器的核心原理基于電磁波極化方向的分解與合成。其結構主要包括中心波導、旋轉吸收片、輸入/輸出結構及固定吸收片等部分。

中心波導通常采用圓形波導，兩側通過矩形-圓形波導轉換器連接輸入和輸出端口，內部設有可旋轉的吸收片。輸入與輸出結構的矩形波導部分多采用標準 WR90 尺寸，便于系統集成。

信號從輸入結構進入后，在圓形波導中分解為平行與垂直于旋轉吸收片的兩個分量。平行分量被吸收片衰減，垂直分量則繼續傳輸。到達輸出結構時，只有與矩形波導極化方向一致的分量可通過，從而實現可控衰減。

衰減值的大小取決于旋轉吸收片與固定吸收片之間的相對旋轉角度 θ。

其理論衰減公式為 40×lg?(cos?θ)40×lg(cosθ)，通過精確控制 θ 角即可實現衰減的高精度調節。

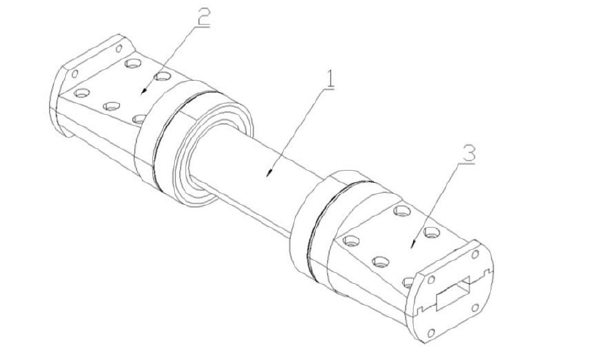

圖1 極化旋轉式衰減器立體結構示意圖

03 關鍵設計與性能優勢

在結構設計上，固定吸收片平行于矩形波導寬邊布置，旋轉吸收片則貫穿圓形波導中心軸線，兩者中心線保持重合。這種布局有利于維持信號極化方向的一致性與系統的機械對稱性。

吸收片采用二氧化硅作為基底，厚度為 0.2mm，表面涂覆 110nm 厚的鎳鉻合金作為吸收層。這種材料組合在 9–10GHz 頻段內表現出優異的衰減性能與低相位波動。

驅動機構采用平面連桿機構，由電機、減速器、連桿與環形卡箍等組成。該設計巧妙地將電機的旋轉運動轉化為波導的精確角度轉動，并具備非線性傳動特性。

當旋轉角度增大時，機構傳動比減小，從而抑制衰減值的劇烈變化，有利于實現高精度衰減控制。這一機械特性與衰減器本身的指數型衰減曲線形成互補。

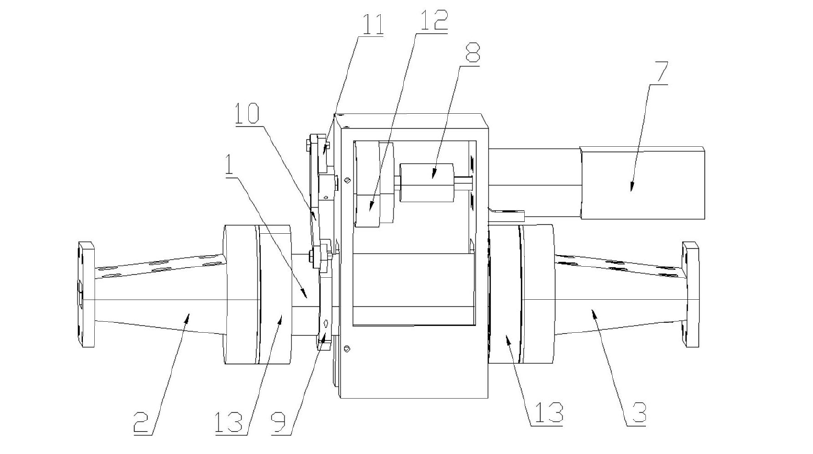

圖2 平面連桿機構結構及其安裝示意圖

在性能方面，該衰減器具備超過 60dB 的最大衰減能力，且在衰減值低于 40dB 時，相位變化不超過 2°2°，表現出良好的相位穩定性。

同時，由于無電子切換元件，其寄生效應顯著低于數字衰減器，更適合高純度信號的應用場景。

04 實測數據與性能驗證

根據專利中提供的實驗數據，該衰減器在 9–10GHz 工作頻段內表現出良好的衰減一致性。

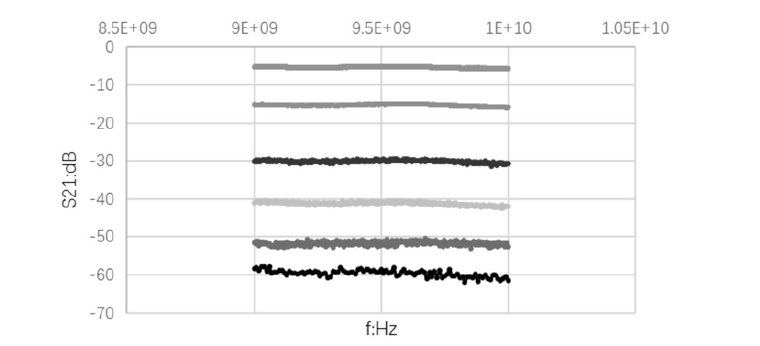

圖3顯示了衰減值隨相對旋轉角度 θ 變化的曲線，實測結果與理論公式高度吻合。

圖3 衰減值隨相對旋轉角度變化示意圖

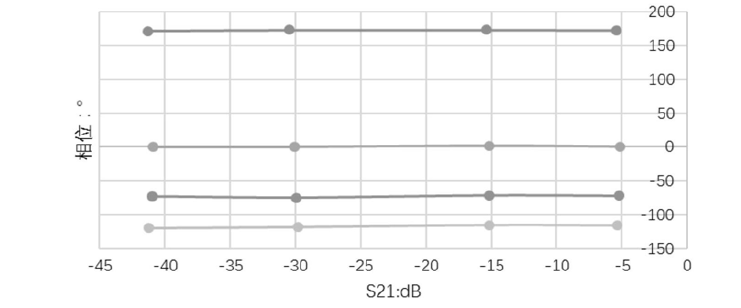

相位穩定性是該衰減器的另一大亮點。圖4展示了在不同頻率下，輸出相位隨衰減值的變化情況，可見在寬衰減范圍內相位波動極小，滿足高精度測量系統對相位一致性的嚴苛要求。

圖4 相位隨衰減值的變化示意圖

駐波比（VSWR）是衡量波導器件匹配性能的重要指標。通過優化波導轉換結構與吸收片位置，該衰減器在目標頻段內實現了小于 1.5 的駐波比，表明其具有良好的阻抗匹配與低反射特性。

05 在光通信系統中的潛在應用

盡管該技術最初面向微波頻段設計，但其極化旋轉與精密機械調節的原理在光通信領域中同樣具有借鑒意義。

例如，在光開關與光衰減器等器件中，通過調節光學元件的相對角度或位置來實現信號路由或衰減控制，是常見的技術路徑。

在光纖通信系統中，尤其是相干光傳輸與高階調制場景下，對光信號功率的精確控制與相位穩定性要求極高。類似極化旋轉的機械式調節方案，可避免電控器件引入的非線性與噪聲。

對于廣西科毅光通信科技有限公司而言，在開發新一代光開關與可調光衰減器產品時，可參考該衰減器的機械結構與控制邏輯，實現高精度、低相移的光功率管理。

尤其在數據中心光互連與5G前傳網絡中，高穩定、可編程的光衰減與路由能力，是提升系統靈活性與可靠性的關鍵技術之一。

06 結構安裝與系統集成

該衰減器的整體結構通過專門設計的框架進行固定，確保在調節過程中保持機械穩定。圓形波導通過轉動軸承與輸入輸出結構連接，實現平滑轉動與信號連續傳輸。

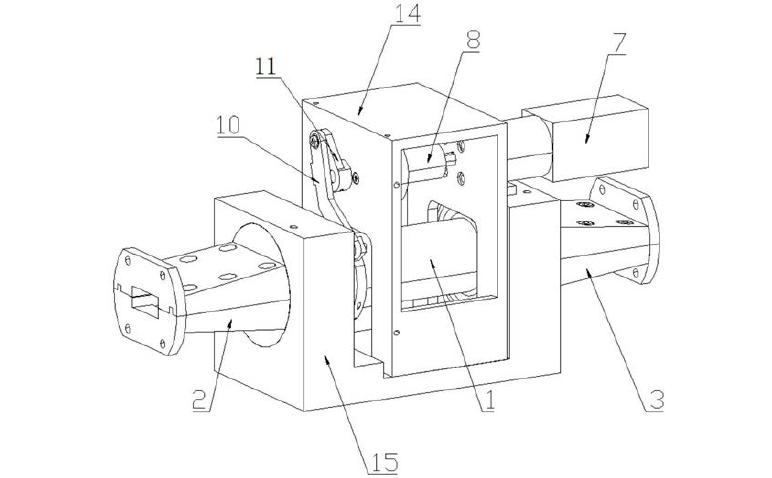

圖5 結構框架及其安裝示意圖

在實際系統集成中，該衰減器可直接與標準 WR90 波導系統對接，也可通過適配器擴展至其他頻段或接口形式。其全機械結構使其適用于高功率、高穩定性要求的工業與測試環境。

對于光通信設備商而言，類似的結構思維可用于開發機械式光可調衰減器或偏振相關器件，在光網絡測試、傳輸調優等場景中發揮作用。

07 技術總結與行業展望

極化旋轉式衰減器通過簡潔而巧妙的機械設計，實現了衰減值的高精度、連續可調，同時兼顧了相位穩定性與低寄生效應，在高頻測量與通信系統中展現出明確的技術優勢。

其核心技術——角度控制衰減與機械非線性傳動——不僅在微波領域有價值，也為光通信器件的設計提供了新思路。

隨著光網絡向更高速率、更靈活調度的方向發展，對光開關、可調光衰減器等器件的性能要求也將持續提升。將類似的高精度機械控制理念應用于光學器件中，有望推動光通信硬件向更高穩定、更易控制的方向演進。
