首頁 > 產品中心
n 應用領域
1.自動化測試系統：在大批量生產測試中，用于自動將測試光源或儀表切換至多個待測器件，提高效率。
2.光網絡監控與保護：在光纖通信系統中，實現多路光纖的監控，或在以太網等網絡中執行光路保護切換。
3.實驗室與研究：用于光纖、光器件、光纜的測試與研究系統，實現多點測量和光源/探測器換接。
4.光網絡基礎設施：用于可重構光分插復用器(ROADM)、光交叉連接(OXC)等系統，進行動態光路配置。
n 產品特點

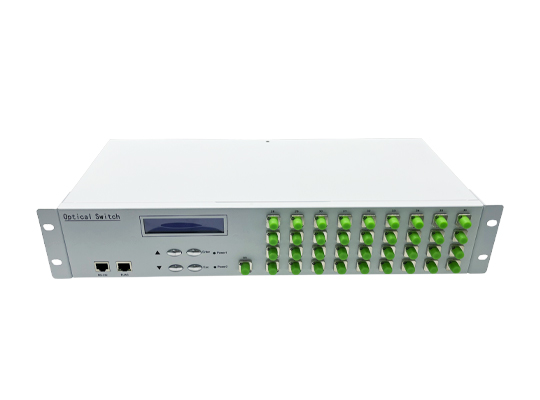

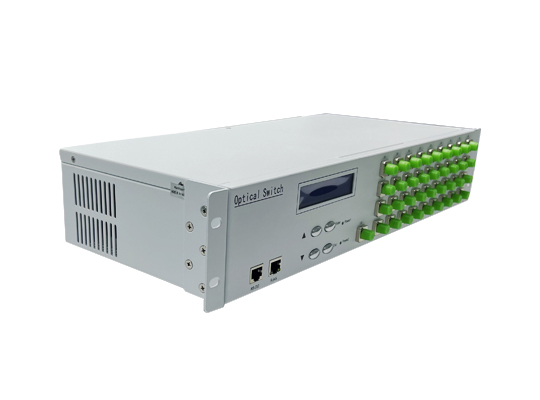

1.機架式安裝：標準尺寸，便于安裝在19英寸機柜中，集成度高，直接低電壓驅動。
2.高性能光學指標：通常具有低插入損耗（例如≤1.0dB）、高通道隔離度（串?dāng)_≥60dB）和高回波損耗（>50dB），保證信號質量。故障安全鎖定 堅固耐用高性價比。
3.高可靠性與穩定性：關鍵部件采用優質元件，模塊化設計，重復性高（如±0.05dB），壽命長（百萬次以上）。
4.靈活的控制與接口：支持前面板按鍵、RS-232遠程控制，部分支持以太網/USB控制，可實現輪詢、矩陣切換等復雜功能。
n 性能規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1310 1550 | |
Insertion Loss /插入損耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相關損耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波長相關損耗 | max | dB | 0.20 |
Temperature Dependent Loss/溫度相關損耗 | max | dB | 0.20 |
Repeatability/重復性 | max | dB | 0.01 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串?dāng)_ | min | dB | 60 |
Lifetime/使用壽命 | 10^9 | ||
Switching time/開關時間 | ms | 12 | |
Transmission power/傳輸光功率 | max | mw | 500 |
Switch Mode/控制方式 | DB9母頭 | ||
Power supply/驅動電壓 | V | 單電源220V | |
Fiber Type/光纖類型 | 9/125 | ||
Dimensions/尺寸 | mm | 1U | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Storage Temperature/儲存溫度 | oC | -40~85 | |
Baking (Temperature / Duration)/烘烤（溫度/持續時間） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Package Dimension/外包裝尺寸 | mm | 345×285×72 | |
n 訂貨信息：OSW-A-B-C-D-E-F
A | B | C | D | E | F |
通道 | 光纖類型 | 波長 | 外形尺寸 | 電源類型 | 接口類型 |
1~128 | 單模：單模，9/125 M5：多模，50/125 M6：多模，62.5/125 | 850：850nm 1310：1310nm 1550：1550nm 13/15：1310/1550nm | 1U：1U 19英寸 2U：2U 19英寸 4U：4U 19英寸 | S22：單220V S48：單48V D22：雙220V D48：雙48V S24：220V+48V
| 無: 無 FP:FCIPC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC |
