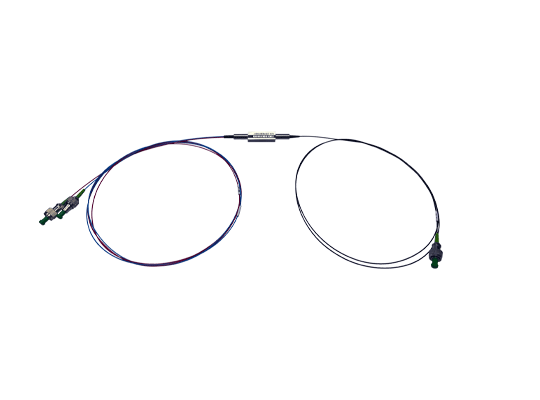

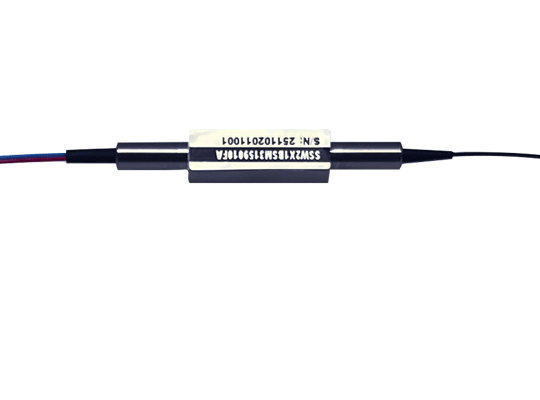

2x1 高速磁光開關

  產品特點

l   高速切換：采用磁光效應實現光路切換，切換速度通常在微秒級，遠快于機械式光開關。

l   高可靠性：無機械運動部件，抗振動、抗沖擊，使用壽命長。

l   偏振無關：對輸入光的偏振態不敏感，適用于多種偏振環境。

l   低插入損耗：典型插入損耗較低，有利于保持光信號強度。

l   高隔離度：通道間隔離度高，串擾小，適用于高精度系統。

l   穩定耐用：適用于嚴苛環境，如工業、軍工、航天等領域。

應用范圍

l   光通信網絡:

①光線路保護：在主光路發生故障時，快速切換到備用光路，保障通信不中斷。

②光交叉連接：在光纖網絡中進行動態路由選擇與信號調度。

③網絡監控與測試：用于信號監測、測試通道切換等。

l   光纖傳感系統:用于多傳感器切換或信號路徑選擇。

l   實驗室與研發:在光器件測試、系統搭建中用于快速切換光路。

核心原理：法拉第效應

當線偏振光穿過處于磁場中的特定磁光材料（如釔鐵石榴石晶體）時，其偏振方向會發生旋轉，旋轉角度與磁場強度和材料長度成正比。關鍵特性是：旋轉方向僅由磁場方向決定，與光的傳播方向無關。

l   器件結構與工作過程

開關內部通常包含以下關鍵部件：

偏振分束器：根據偏振態分離或合并光束。

法拉第旋轉器：核心磁光元件，在外加磁場控制下，能精確地將光的偏振面旋轉 0°或 45°。

電磁鐵/線圈：用于產生和控制作用在法拉第旋轉器上的磁場。

控制電路：接收外部電信號，驅動電磁鐵產生對應的磁場方向。

l   工作流程（以選擇輸出通道為例）：

初始/復位狀態（無磁場）：來自公共輸入端的光，經過第一個偏振分束器后，偏振態被調整。通過未加磁場的法拉第旋轉器時，偏振方向不變，最終被引導至默認輸出通道（如OUT 1）。

切換動作（施加控制磁場）：當外部施加一個電控制信號時，電磁鐵瞬間產生一個方向特定的強磁場。法拉第旋轉器內的磁光材料在磁場作用下，將穿過它的光的偏振面旋轉一個固定角度（例如45°）。

路徑改變：偏振態改變后的光，在后續的光路組件（如另一個偏振分束器或分析器）中，其傳播路徑會發生偏折，從而被精確地導向另一個輸出通道（如OUT 2）。

高速響應：由于磁場建立和消失的速度極快（微秒級），且整個過程沒有任何機械部件運動，因此能實現高速、無抖動的光路切換。

規格

訂購信息: SSW-N1*2ABCDEF
