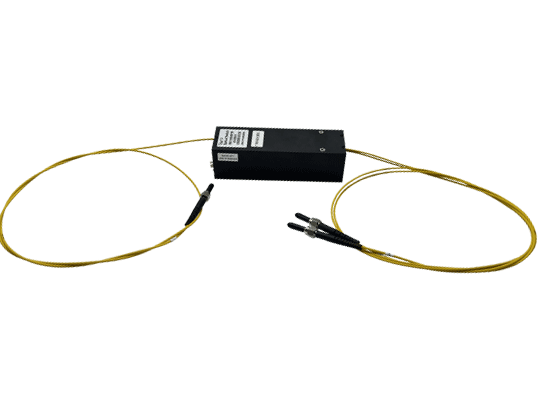

廣西科毅光通信自主研發的 1×2 馬達光開關（型號：OSW-1×2-M20-380~780-20-10-SMA-01D）是一款專為短波長光學系統設計的高性能光通道切換設備。該產品采用精密馬達驅動技術，支持 380-780nm 寬光譜范圍，配備 200/220μm 光纖和 SMA905 標準接口，適用于光通信測試、光纖傳感、生物醫療等領域的光路切換需求。
光通信測試系統：光纖測試設備中的光路切換
光纖傳感網絡：分布式傳感系統的通道選擇
生物醫療設備：光譜分析、激光治療設備的光路控制
工業自動化：工業控制中的光學信號切換
科研實驗：光學實驗室的光路配置與切換
寬光譜兼容：380-780nm 工作波長，覆蓋可見光到近紅外常用波段
低損耗傳輸：插入損耗≤1.5dB，保證光信號高效傳輸
高隔離度：回波損耗和串?dāng)_均≥35dB，有效避免信號干擾
靈活控制：支持 TTL 電平控制和 RS232 串口控制，適配不同控制系統
穩定可靠：-20~70℃寬溫工作范圍，通過溫度循環測試（-40℃~+85℃/48Hr）
定制化服務：可根據客戶需求定制尾纖長度、接口類型等參數
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 380-780nm | |
Insertion Loss /插入損耗 | Typ | dB | 1.50 |
Return Loss/回波損耗 | min | dB | 35 |
Cross-talk/串?dāng)_ | min | dB | 35 |
Switch Mode/控制方式 | RS232+TTL | ||
Power supply/驅動電壓 | V | 5 | |
Fiber Type/光纖類型 | 200/220 | ||
Dimensions/尺寸 | mm | 200*40*32 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 2 | ||
Pigtail Length/尾纖長度 | 1 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 黃色 號碼套管 | |
Connector Type/連接頭類型 | SMA905 | ||

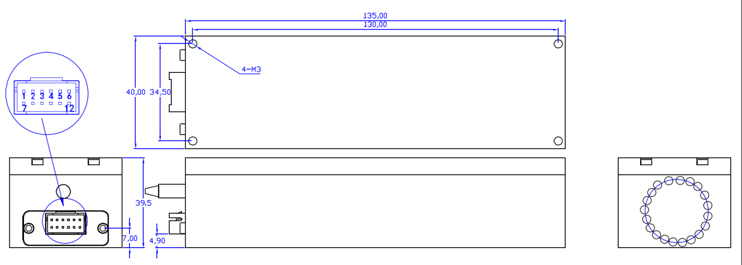

主體結構：采用鋁合金外殼，尺寸 200×40×32mm，具備良好的散熱性能和抗干擾能力
光學組件：6 個 200/220μm 準直器（調試 380-780nm 波長），確保光學對準精度
控制模塊：TTL+RS232 雙接口電路板，支持外部系統集成控制
連接配件：12P 轉 DB9 母頭連接線，方便與控制設備連接
尾纖配置：2 根 1 米長 2.0mm 線徑光纖，黃色號碼套管標識，SMA905 標準接頭
安裝時避免劇烈震動，確保光學組件對準精度
工作環境應保持清潔，避免灰塵影響光學性能
嚴格按照 5V 驅動電壓供電，避免過壓損壞設備
連接控制線路時請確認接口定義，防止接反損壞電路板
