產品概述
3×1 臺式保偏光開關是廣西科毅光通信（官網：www.www.xiaohuo199.com）為客戶自主研發定制的高性能光通信設備，型號為 OSW-1550PM-1×3-0-FA。該產品采用 PM1550 保偏光纖，工作波長覆蓋 1540-1565nm（中心波長 1550nm）C 波段核心區域，支持 3 輸入 1 輸出的光信號切換功能，搭配 FC/APC 高精度連接器，適用于對偏振態敏感的光通信系統、測試測量設備及光纖傳感領域。產品采用臺式金屬封裝設計，兼具手動按鈕與 RS232 串口雙重控制方式，操作靈活便捷，滿足工業級環境使用需求。
應用領域
l 光通信測試系統: 用于光路自動切換,提高測試效率
l 光傳感網絡: 實現多路光信號的時分復用和選擇性傳輸
l 光纖測試儀表: 集成于光功率計、光譜儀等測試設備
l 光放大器系統: 用于放大鏈路的保護和冗余切換
l 科研實驗室: 光學實驗中的光路控制和信號選擇
l 工業光纖網絡: 工業自動化中的光信號路由選擇
產品特點
l 高保偏性能：偏振消光比≥20dB（最小值），確保光信號在切換過程中偏振態穩定，適用于偏振敏感型應用場景。
l 低插入損耗：典型插入損耗≤0.8dB，信號衰減小，有效保障光通信系統傳輸質量。
l 快速切換響應：通道切換時間≤10ms，能夠及時響應控制指令，滿足動態測試與實時通信需求。
l 雙重控制方式：支持手動按鈕與 RS232 串口控制，既方便現場快速操作，也可通過計算機實現自動化控制。
l 工業級可靠性：工作溫度范圍 - 10~+60℃，使用壽命≥100 萬次，適應工業現場復雜環境，耐用性強。
l 臺式機箱封裝: 尺寸290×260×110mm,便于桌面使用和系統集成
核心技術參數
參數類別 | 參數名稱 | 單位 | 規格值 | 備注 |
光學性能
| 工作波長范圍 | nm | 1540-1565（中心波長 1550） | 覆蓋 C 波段核心區域，適配主流光通信系統 |
插入損耗（典型值） | dB | ≤0.8 | 常溫 25℃測試值，信號衰減低 | |
插入損耗（最大值） | dB | ≤1.2 | 全溫范圍（-10~+60℃）最大值 | |
偏振消光比（典型值） | dB | ≥25 | 保偏性能核心指標，確保偏振態穩定 | |
偏振消光比（最小值） | dB | ≥20 | 全溫范圍最小值，滿足嚴苛應用需求 | |
串?dāng)_（隔離度） | dB | ≥60 | 各通道間隔離度高，避免信號干擾 | |
機械性能
| 切換時間 | ms | ≤10 | 通道切換速度快，響應及時 |
使用壽命 | 次 | ≥1000000 | 滿負荷切換操作，耐用性強 | |
尾纖類型 | PM1550 保偏光纖（φ0.9mm 松套管） | 符合 ITU-T G.657 標準，柔韌性好 | ||
尾纖長度 | m | 1.0（可定制） | 可根據客戶實際需求調整長度 | |
連接器類型 | — | FC/APC | 高精度研磨，反射損耗低 | |
環境性能
| 工作溫度 | ℃ | -10~+60 | 工業級工作溫度范圍，適應復雜環境 |
存儲溫度 | ℃ | -40~+85 | 寬溫存儲設計，便于運輸與存放 | |
工作濕度 | %RH | 10~90（無冷凝） | 適應潮濕環境，穩定性高 | |
存儲濕度 | %RH | 5~95（無冷凝） | 長期存儲濕度要求，不易受潮損壞 | |
電氣性能
| 供電電壓 | V | DC 5~12 | 寬電壓設計，適配不同電源設備 |
控制接口 | RS232 串口 + 物理控制按鈕 | 雙重控制方式，靈活適配不同操作場景 | ||
功耗 | W | ≤5 | 低功耗設計，節能高效 | |
產品規格
| 開關結構 | — | 3×1（3 輸入 1 輸出） | 支持多通道光信號靈活切換 |
封裝形式 | — | 臺式封裝 | 金屬外殼，抗電磁干擾能力強 | |
控制方式 | 手動按鈕控制 + 計算機串口控制 | 本地操作與遠程控制結合，便捷性高 | ||
產品型號 | — | Y×OSW-1550PM-1×3-0-FA | 科毅光通信標準型號，品質可追溯 | |
重量 | kg | ≤1.5（不含包裝） | 重量輕，便于桌面放置與移動 | |
尺寸規格 | mm | 200×150×80（長 × 寬 × 高） | 緊湊設計，節省 | |

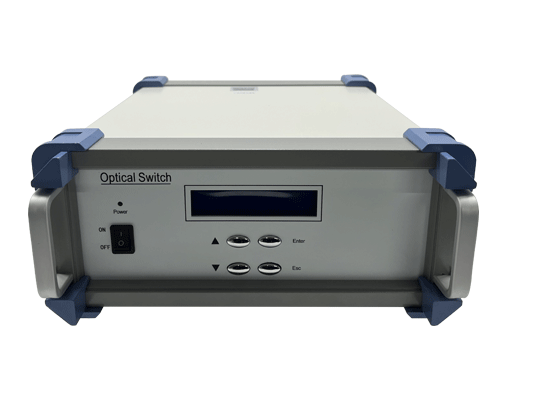

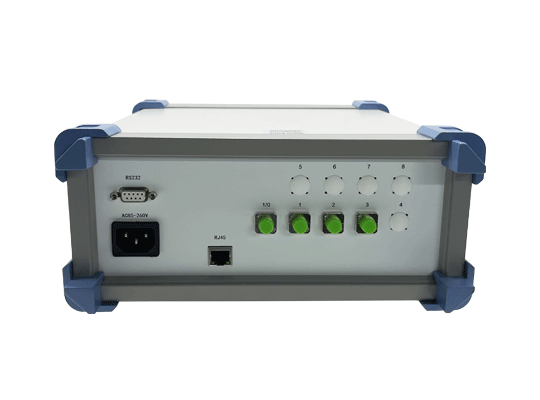

產品實拍圖
使用說明
電源連接：使用 DC 5~12V 電源適配器，將電源接口連接到產品背部電源端口，確保電壓匹配。
控制方式選擇：
手動控制：通過產品正面的通道選擇按鈕（CH1/CH2/CH3）直接切換通道，指示燈顯示當前工作通道。
串口控制：通過 RS232 數據線連接產品與計算機，使用配套軟件或自定義指令實現通道切換（波特率默認 9600，數據位 8 位，停止位 1 位，無校驗）。
光路連接：將輸入光信號接入產品的 IN1/IN2/IN3 端口，輸出光信號從 OUT 端口引出，確保連接器接口清潔，避免灰塵影響光信號傳輸。
維護保養：定期清潔連接器端面（使用專用光纖清潔紙），避免劇烈碰撞，長期不使用時應存放于干燥、通風環境中。
