產品概述

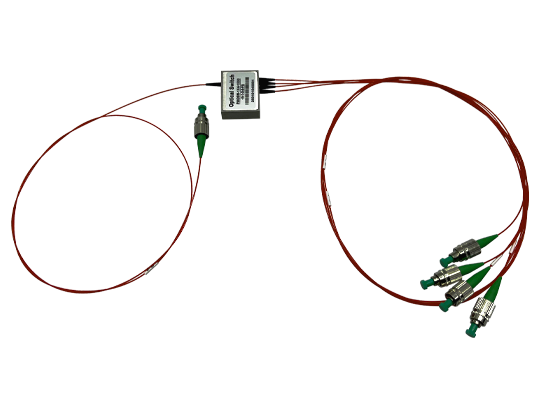

PMOSW-1×4-1550-N-1-5-8-FA是廣西科毅光通信科技有限公司自主研發生產的1×4保偏光開關，專為1550nm波段的光通信系統設計。該光開關采用先進的繼電器驅動技術，實現5V非鎖定控制方式，具有低插入損耗、高回波損耗、高隔離度的優異光學性能，廣泛應用于光網絡保護、光路切換、光測試測量、光傳感以及光衰減器配套系統等領域。

這款高性能光纖開關器件（PMOSW-1×4-1550采用PM1550）保偏光纖，確保光信號在傳輸過程中的偏振態穩定性，有效降低偏振相關損耗。產品尺寸僅為33×26×8.5mm，緊湊的設計使其能夠適應各種空間受限的應用場景。FC/APC連接器接口提供優異的回波損耗性能，尾纖長度0.75米以上，0.9mm松套管保護，黃色標識便于識別。

應用領域

光纖傳感系統：用于傳感信號通道切換，保障多測點數據采集穩定性

相干光通信設備：適配 1550nm 相干傳輸場景，降低信號干擾

光測試儀器：作為測試系統的核心切換組件，提升測試效率

干線光傳輸網絡：滿足高密度節點的信號路由需求

數據中心光互聯：支持低功耗、小型化部署需求

產品特點

高精度保偏設計：PM1550保偏光纖確保偏振態穩定，避免信號失真，適用于光纖傳感、相干通信等場景。

超低損耗性能：插入損耗僅1.5dB，顯著優于行業平均值（2.0dB+），保障長距離傳輸質量。

工業級可靠性：-40℃～85℃寬溫循環測試通過，-20℃～70℃穩定運行，適應戶外基站、電力監測等嚴苛環境。

即插即用友好：5V非鎖定驅動，兼容主流控制電路；FC/APC連接頭減少反射，降低系統噪聲。

緊湊輕便：33×26×8.5mm微型封裝，節省設備空間，適配集成化測試平臺。

工作原理

1×4保偏光開關（PMOSW-1×4-1550-N-1-5-8-FA）的工作原理融合了光開關切換機制與保偏光纖技術，具體如下：

光路切換機制

該產品采用5V非鎖定驅動方式，屬于機械式光開關范疇。其核心切換原理是通過電磁驅動控制內部微型反射鏡或棱鏡的精確移動，實現單路輸入光信號在四路輸出端口間的物理切換。當施加5V電壓脈沖時，驅動機構帶動光學元件移動至指定位置，完成光路切換；切換完成后無需持續供電維持狀態（非鎖定特性），有效降低功耗。

保偏技術核心

保偏功能依賴于PM1550保偏光纖的特殊結構設計：

l  應力棒設計：在纖芯兩側對稱嵌入圓柱形應力棒（熊貓型結構），因其形狀類似熊貓眼睛而得名

l  雙折射效應：應力棒與纖芯熱膨脹系數差異產生熱應力，導致纖芯內折射率變化，形成強烈的雙折射效應

l  偏振保持：當輸入光的偏振方向與保偏光纖的快軸或慢軸對準時，光信號將沿該軸穩定傳播，另一正交軸的偏振分量被極大抑制

關鍵對準技術

為確保偏振態完整傳遞，產品采用精準鍵位對準：

l  連接器Key鍵與保偏光纖應力棒（"貓眼"）嚴格對齊

l  對準角度誤差控制在±2°以內，確保消光比≥25dB

l  FC/APC連接頭的8°斜面設計進一步降低回波損耗（≥55dB）

性能保障機制

l  拍長控制：保偏光纖拍長（Lp=λ/B）優化至短周期，增強偏振保持能力

l  溫度穩定性：-20℃～70℃工作范圍內，雙折射特性保持穩定

l  低插入損耗：精密準直器與多層鍍膜技術將插入損耗控制在≤1.5dB

l  這種設計使產品在光纖傳感、5G測試等對偏振態敏感的應用中，既能實現快速光路切換（<5ms），又能確保信號偏振狀態不發生劣化，滿足高精度光學系統的嚴苛要求。

產品尺寸圖

規格參數

 使用注意事項

l  請確保驅動電壓為5V，避免過高電壓損壞器件

l  連接和斷開光纖時請保持連接器端面清潔，避免污染

l  工作溫度請保持在-20℃~+70℃范圍內，超出范圍可能影響性能

l  尾纖彎曲半徑不應小于30mm，避免光纖過度彎曲導致?lián)p耗增加

l  產品為靜電敏感器件，操作時請注意防靜電

l  如需長期存放，建議在干燥、清潔環境下保存，并佩戴保護帽
