作為光通信領域的核心器件，磁光開關憑借開關速度快、驅動電壓低、串?dāng)_小等優勢，在光通信系統中占據重要地位。但傳統磁光開關混合安裝時，常出現線路雜亂纏繞、安裝穩定性不足等問題，嚴重影響使用體驗與設備壽命。廣西科毅光通信科技有限公司深耕磁光開關技術領域，自主研發的新型磁光開關混合器件（專利號：CN216595804U），通過創新結構設計，徹底解決這一行業痛點，為光開關的高效應用提供全新解決方案。

產品核心結構：兼顧線路整理與安裝穩固

新型磁光開關混合器件主要由束線結構與限位結構兩大核心部分組成，各結構協同配合，實現“線路有序、安裝牢固”的雙重目標。

束線結構：有序收納，防纏繞防脫落

束線結構以安裝套為基礎，集成多重線路整理設計，從根源避免線路混亂。

1.      安裝套中部上方開設束線內槽，搭配上端的進線槽，連接線可通過進線槽直接放入束線內槽，收納路徑清晰。

2.      束線內槽下端固定傾斜式加強筋，不僅能將多組連接線分隔排列，避免纏繞，還能大幅提升安裝套的結構強度，防止長期使用時斷裂。

3.      安裝套上端設卡接端槽，配套卡接端板與封裝卡條，卡接固定后可對線路進行限位，有效防止線路脫落，進一步優化線路整理效果。

4.      安裝套前后兩側開設束線槽，內部卡接防護橡膠墊（上下端內環面采用圓弧式設計），既能收納額外線路，又能避免線路被棱邊刮蹭損壞，保護線路完整性。

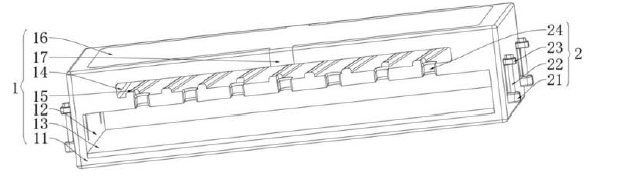

圖1 磁光開關混合器件的立體結構示意圖

限位結構：穩固安裝，防位移防松動

限位結構通過機械固定與摩擦增強設計，確保磁光開關安裝后無位移、無松動。

5.      安裝套兩側開設滑動側槽，下端連接底塊開設螺紋通孔，與擠壓卡接桿兩側的連接光孔通過連接螺栓配合，轉動螺栓即可帶動擠壓卡接桿向下移動，精準夾持磁光開關。

6.      安裝底槽上端開設卡接內槽，與滑動側槽連通，為擠壓卡接桿提供穩定移動軌道，保障夾持精度。

7.      安裝底槽下端設置橡膠限位墊，通過粘接片固定，擠壓后可增加磁光開關與安裝套的摩擦力，進一步防止設備位移，提升安裝穩定性。

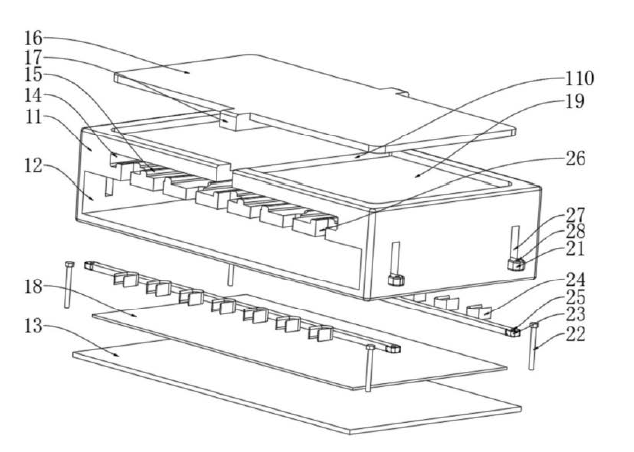

圖2 一種磁光開關混合器件的爆炸結構示意圖

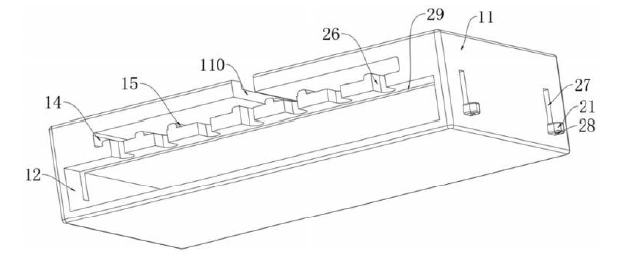

圖3 磁光開關混合器件安裝套束線內槽加強筋結構

產品核心優勢：重塑磁光開關安裝體驗

相比傳統磁光開關混合安裝方式，本產品通過結構創新，實現三大核心優勢升級：

1.      線路整理高效化：多重束線結構協同，讓連接線收納有序，徹底解決纏繞問題，后續維護時線路查找更便捷。

2.      安裝固定精準化：螺栓驅動的擠壓夾持設計+摩擦增強的限位墊，確保磁光開關安裝位置精準，長期使用無松動位移。

3.      防護性能全面化：防護橡膠墊、封裝卡條等細節設計，既保護線路不被損壞，又提升安裝套結構強度，延長產品整體使用壽命。

4.      適配性廣泛：兼容主流規格磁光開關，可滿足光通信系統、光纖測試設備等多場景安裝需求，實用性極強。

應用場景：覆蓋多領域光開關安裝需求

本新型磁光開關混合器件憑借“有序、穩固、耐用”的核心特點，廣泛適用于各類依賴磁光開關的場景：

5.      光通信核心設備安裝：數據中心、通信基站等場景的光開關集群安裝，提升設備運行穩定性。

6.      光纖測試儀器配套：為光纖測試設備中的磁光開關提供標準化安裝方案，保障測試精度。

7.      工業光電子系統：工業控制、光傳感等領域的磁光開關安裝，適應復雜工業環境需求。

8.      其他光開關應用場景：各類需要混合安裝多組磁光開關的場景，均可通過本器件優化安裝效果。

關于科毅光通信：專注光開關技術創新與應用

廣西科毅光通信科技有限公司是一家深耕光通信器件領域的高新技術企業，專注于磁光開關、光開關混合器件等產品的研發、生產與銷售。公司依托核心技術團隊的研發實力，持續攻克行業技術痛點，多項產品獲得國家專利認證。我們始終以“技術創新驅動產品升級，優質服務滿足客戶需求”為理念，為全球客戶提供高性能、高可靠性的光通信器件解決方案。
