在5G通信、數據中心建設高速發展的當下，光纖通信網絡的傳輸速率不斷突破上限，對核心光無源器件的小型化、集成化與可靠性提出了更為嚴苛的要求?？烧{(diào)光衰減器（VOA）作為光通信系統中調節光功率、保障信號穩定傳輸?shù)年P(guān)鍵器件，其性能直接影響整個通信鏈路的運行效率。科毅光通信深耕光通信領域多年，專注于光開關、可調光衰減器等核心器件的研發與生產，結合行業痛點推出高可靠性集成TAP-PD的可調光衰減器，憑借緊湊結構、簡易裝配與卓越穩定性，成為光纖通信系統的優選方案。

一、光纖通信領域的技術需求與行業痛點

隨著全球數據流量的爆炸式增長，光纖通信網絡正朝著高密度、高帶寬、低延遲的方向演進，光模塊作為信號傳輸?shù)暮诵膯卧?，對?nèi)部器件的空間占用、功能集成度要求日益提高。可調光衰減器作為光模塊中的重要組成部分，主要用于補償光鏈路損耗、調節光功率平衡，其性能與尺寸設計直接影響光模塊的整體性能與應用場景適配性。

目前市場上主流的可變衰減器主要分為MEMS轉鏡式和MEMS擋片式兩類。MEMS轉鏡式芯片尺寸相對較小，但要實現TAP-PD（光分路-光電探測）功能集成時，需要對光路進行復雜的重構設計，不僅增加了研發難度，還可能導致器件穩定性下降；而MEMS擋片式芯片雖然能夠在復雜度基本不變的前提下集成TAP-PD功能，但傳統結構的MEMS擋片式可調光衰減器存在物料繁多、封裝尺寸偏大、裝配工藝復雜等問題，難以滿足光模塊小型化、低成本的量產需求。

此外，傳統可調光衰減器在溫度適應性與長期可靠性方面也存在短板。由于擋光式芯片與光纖準直器等核心部件對裝配精度和環境穩定性要求極高，傳統裝配方式容易導致敏感部件受力不均，在高低溫環境下出現性能漂移，影響通信系統的長期穩定運行。因此，研發一款結構緊湊、裝配簡便、可靠性高且成本可控的集成TAP-PD功能的可調光衰減器，成為光通信行業的迫切需求。

二、高可靠性集成TAP-PD可調光衰減器的核心設計與技術突破

廣西科毅光通信基于多年光無源器件研發經驗，推出的高可靠性集成TAP-PD可調光衰減器，通過創新結構設計與優化裝配工藝，成功解決了傳統產品的諸多痛點。以下從核心結構、工作原理、技術優勢三方面展開詳細介紹：

（一）核心結構組成

該可調光衰減器主要由外封管、絕緣基座、光纖準直器、光探測器及專用結構件組成，各部件協同配合，實現光功率調節與光電信號轉換的一體化功能。

1.  外封管：作為器件的外部保護結構，一端固定絕緣基座，另一端設有導纖孔，用于光纖的引入與固定。導纖孔內采用膠或金屬焊料填充密封，有效隔絕外界灰塵、濕氣等干擾，保障器件內部光路的穩定性。

2.  絕緣基座：固定于外封管一端，起到支撐與電氣隔離的作用。基座外端面固定連接兩個第一pin腳和兩個第二pin腳，其中第一pin腳與光探測器的pad腳連接導通，第二pin腳與擋光式芯片的pad腳連接導通，實現電信號的穩定傳輸；基座內側端面用于固定光探測器，同時通過結構件與光纖準直器連接，確保光路對準精度。

3.  光纖準直器：核心光路部件，依序由雙芯光纖頭、擋光式芯片和自聚焦透鏡組成，是實現光功率調節的關鍵。雙芯光纖頭至少設有輸入光纖和輸出光纖，用于光信號的輸入與輸出；其朝向擋光式芯片的端面設計為楔角面，并鍍有增透膜層，可減少光信號的反射損耗，提升透光效率。擋光式芯片采用電驅動擋片產生位移的設計，通過調節擋片位置實現對入射光斑的遮擋程度控制，進而調節光功率衰減量。自聚焦透鏡朝向擋光式芯片的端面同樣設計為楔角面并鍍有增透膜層，朝向光探測器的一端則直接鍍有分光裝置（分光膜層），無需額外設置獨立分光部件，簡化了結構設計。

4.  光探測器：固定于絕緣基座內側端面，用于接收從分光裝置透過的光信號，并將其轉換為電信號，通過第一pin腳輸出，實現光功率的實時監測與反饋。

5.  專用結構件：本產品的核心創新點之一，用于將光纖準直器與絕緣基座連接固定，且結構件完全置于外封管內部，不增加器件整體尺寸。根據應用場景不同，結構件提供三種設計方案：

?    方案一：結構件為絕緣基座內端面上的定位槽，自聚焦透鏡通過膠粘固定在定位槽內，裝配簡便且定位精度高；

?    方案二：結構件為連接管（玻璃管或金屬管），自聚焦透鏡膠粘固定套接在連接管一端，連接管另一端與絕緣基座內端面膠粘固定，適用于對連接強度要求較高的場景；

?    方案三：結構件為定位座，定位座膠粘固定在外封管內，雙芯光纖頭膠粘固定在定位座上，兩個第二pin腳穿過絕緣基座上的導向孔與定位座連接固定，導向孔內用膠或金屬焊料填充密封，進一步提升器件的抗震性與穩定性。

此外，光纖準直器的組裝方式也提供兩種選擇：一是雙芯光纖頭、擋光式芯片和自聚焦透鏡之間依序通過端面膠粘固定連接；二是三者通過膠粘套接固定在一套管（玻璃管或金屬管）內，套管管壁開有導電材料穿過的通孔，方便電氣連接，同時提升整體結構強度。

（二）工作原理

該可調光衰減器的工作流程可分為光功率調節與光電信號轉換兩個核心環節，具體如下：

1.  光功率調節：入射光從雙芯光纖頭的輸入光纖出射，經過擋光式芯片時，根據外界驅動電信號的強度，擋光式芯片的擋片產生相應位移。在無外界驅動時，擋片處于初始狀態，其邊緣與輸入光纖出射的光斑外徑相切，此時光信號無遮擋全部進入自聚焦透鏡；隨著驅動電信號增強，擋片位移增大，對光斑的遮擋程度逐漸增加，進入自聚焦透鏡的光能量隨之減少，從而實現光功率的衰減調節。

2.  光電信號轉換與反饋：經過擋光式芯片調節后的光信號進入自聚焦透鏡，在自聚焦透鏡的準直作用下形成平行光。一部分平行光經分光裝置反射后，被耦合回雙芯光纖頭的輸出光纖，實現衰減后的光信號傳輸；另一部分平行光透過分光裝置，被光探測器接收。光探測器將光信號轉換為對應的光電流，通過第一pin腳輸出至外部監測系統，由于衰減后的光能量被分光裝置等比例分配，光電流的大小可間接反饋出輸出光纖的光功率強度，實現光功率的實時監測與閉環控制。

（三）核心技術優勢

1.  結構緊湊，封裝尺寸?。和ㄟ^專用結構件將光纖準直器與絕緣基座直接連接，無需額外的固定支架或復雜連接件，減少了器件所需物料種類與數量；同時，分光裝置直接鍍在自聚焦透鏡端面上，省去了獨立分光部件的安裝空間，使得整個器件的封裝尺寸大幅縮小，可完美適配小型化光模塊的安裝需求。

2.  裝配工藝簡單，成本可控：光纖準直器的組裝采用端面膠粘或套管套接固定方式，結構件的安裝流程簡便，無需高精度的復雜工裝設備，降低了裝配難度與生產耗時；物料種類的減少與裝配效率的提升，使得產品的生產成本顯著降低，具備大規模量產的優勢。

3.  高可靠性與熱穩定性：在裝配過程中，專用結構件的設計避免了對擋光式芯片、光纖準直器等敏感部件的直接受力，減少了裝配應力對器件性能的影響；外封管與導纖孔、導向孔的密封設計，有效隔絕了外界環境的干擾；同時，楔角面與增透膜層的設計減少了光信號的反射損耗，提升了光路穩定性。通過大量實驗驗證，該器件在-40℃~85℃的寬溫度范圍內可保持穩定性能，長期使用無明顯性能漂移，滿足光通信系統的高可靠性要求。

4.  功能集成度高：一體化集成了光功率調節與光電探測功能，無需額外搭配TAP器件或光探測器，簡化了光模塊的內部結構設計，降低了系統集成成本，同時減少了光路連接點，提升了系統的整體穩定性。

三、產品實施案例與應用場景

（一）典型實施案例

為滿足不同應用場景的需求，該高可靠性集成TAP-PD可調光衰減器提供四種典型實施案例，具體如下：

實施例1：定位槽式結構裝配

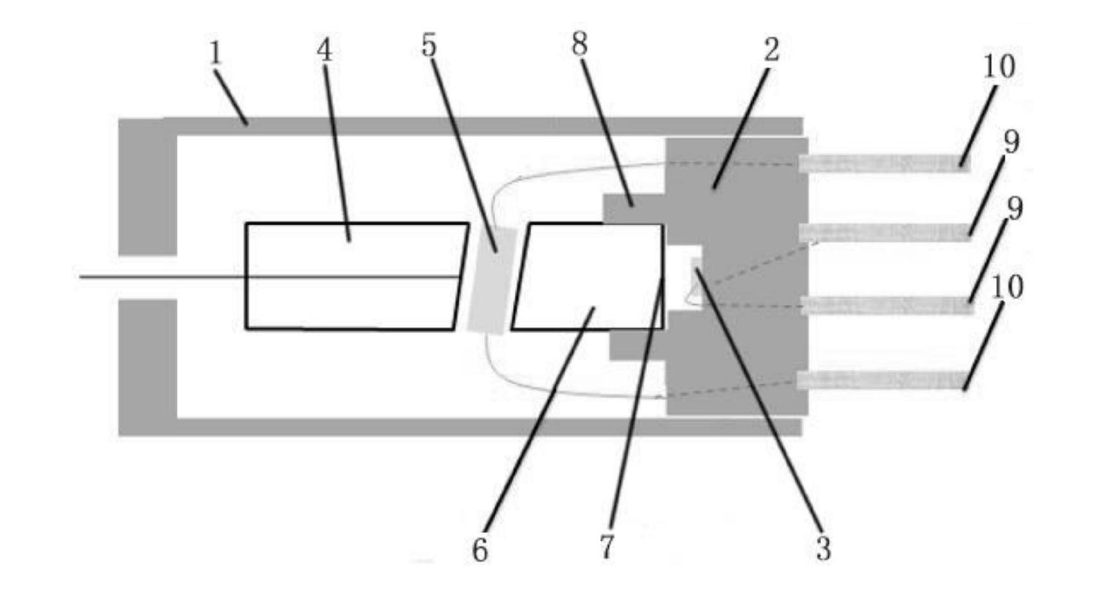

如圖1所示，雙芯光纖頭、擋光式芯片和自聚焦透鏡通過端面膠粘的方式依序固定連接，形成完整的光纖準直器。絕緣基座內端面上設有定位槽，將自聚焦透鏡通過膠粘固定在定位槽內，實現光纖準直器與絕緣基座的快速定位與固定。該方案裝配流程最簡單，定位精度高，適用于對生產成本與裝配效率要求較高的批量生產場景。

圖1

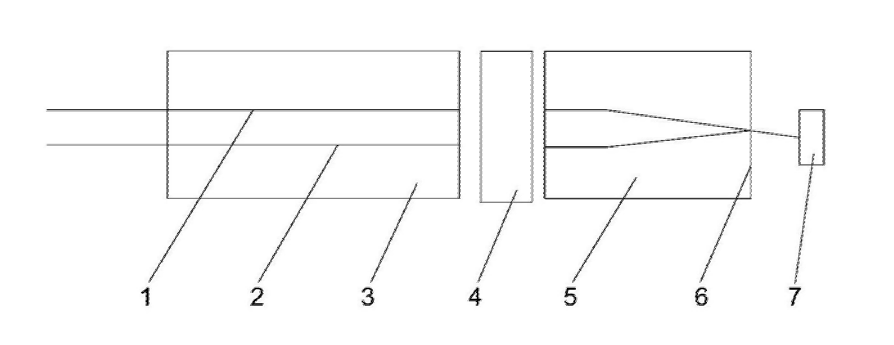

實施例2：連接管式結構裝配

如圖2所示，雙芯光纖頭、擋光式芯片和自聚焦透鏡通過端面膠粘固定連接，結構件采用玻璃或金屬材質的連接管。自聚焦透鏡的一端膠粘固定套接在連接管內，連接管的另一端與絕緣基座內端面膠粘固定，通過連接管實現光纖準直器與絕緣基座的穩固連接。該方案的連接強度更高，抗震性能優異，適用于通信設備振動較大的應用場景，如工業級光模塊、戶外通信基站等。

圖2

實施例3：套管式+定位槽結構裝配

如圖3所示，雙芯光纖頭、擋光式芯片和自聚焦透鏡通過膠粘套接固定在一套管內，套管管壁開有通孔用于導電材料穿過。絕緣基座內端面上設有定位槽，將套管連同內部的光纖準直器部件一起膠粘固定在定位槽內。該方案進一步提升了光纖準直器的整體結構強度，避免了單個部件的松動風險，適用于對器件機械穩定性要求極高的場景，如航空航天、高端數據中心等。

圖3

實施例4：定位座式結構裝配

如圖4所示，雙芯光纖頭、擋光式芯片和自聚焦透鏡通過端面膠粘固定連接，結構件采用定位座。定位座膠粘固定在外封管內部，雙芯光纖頭膠粘固定在定位座上，兩個第二pin腳穿過絕緣基座上的導向孔后與定位座連接固定，導向孔內用膠或金屬焊料填充密封。該方案通過定位座與pin腳的協同固定，進一步提升了光纖準直器的定位精度與結構穩定性，同時密封設計增強了器件的抗干擾能力，適用于惡劣環境下的光通信應用。

圖4

（二）主要應用場景

該高可靠性集成TAP-PD可調光衰減器憑借其小型化、高可靠性、功能集成等優勢，廣泛應用于以下光通信領域：

1.  光模塊：適用于SFP、QSFP等系列小型化光模塊，作為光功率調節與監測的核心部件，滿足光模塊高密度、低功耗的設計需求，可應用于10G/25G/100G等不同速率的光模塊產品。

2.  光纖通信網絡：用于骨干網、城域網、接入網等光纖通信鏈路中，調節光節點的光功率平衡，補償鏈路損耗，保障信號傳輸質量；同時通過光電探測功能實現光功率的實時監測，便于網絡故障排查與維護。

3.  數據中心：隨著數據中心的高速互聯需求增長，該器件可用于數據中心內部的光鏈路調節，適配高密度光配線架的安裝需求，提升數據傳輸?shù)姆€(wěn)定性與效率，支持云計算、大數據等業務的高速發展。

4.  5G基站：應用于5G基站的光傳輸單元（OTU）中，調節基站與核心網之間的光功率，適應5G基站的小型化、戶外部署需求，保障5G信號的穩定傳輸。

5.  測試儀器：作為光通信測試儀器的核心部件，用于光功率衰減測試、光模塊性能測試等場景，憑借高精度的衰減調節與實時監測功能，提升測試儀器的準確性與可靠性。

四、廣西科毅光通信的技術實力與產品優勢

廣西科毅光通信科技有限公司是一家專注于光通信核心器件研發、生產與銷售的高新技術企業，核心產品涵蓋光開關、可調光衰減器、光纖準直器等系列產品，廣泛應用于光纖通信、數據中心、5G基站、測試儀器等領域。公司始終堅持以技術創新為核心競爭力，依托專業的研發團隊與完善的生產體系，為客戶提供高品質、高性價比的光通信解決方案。

（一）技術研發優勢

公司擁有一支由光通信領域資深工程師組成的研發團隊，具備豐富的器件設計、光路優化與工藝改進經驗。本次推出的高可靠性集成TAP-PD可調光衰減器，正是基于公司自主研發的技術，通過持續的技術迭代與實驗驗證，確保產品性能達到行業領先水平。同時，公司與國內多家科研機構建立了長期合作關系，緊跟光通信技術的發展趨勢，不斷推出適應市場需求的創新產品。

（二）生產與質量控制優勢

公司建立了標準化的生產車間與完善的質量控制體系，從原材料采購、零部件加工、產品裝配到成品檢測，每個環節都嚴格遵循ISO9001質量管理體系標準。采用先進的生產設備與檢測儀器，如高精度光功率計、光譜分析儀、高低溫試驗箱等，確保每一批產品都符合設計要求。針對高可靠性集成TAP-PD可調光衰減器，公司制定了專項的生產工藝規范與檢測流程，對器件的衰減精度、插入損耗、回波損耗、溫度穩定性等關鍵指標進行全面檢測，保障產品的高可靠性與一致性。

（三）客戶服務優勢

公司秉持“以客戶為中心”的服務理念，為客戶提供全方位的技術支持與售后服務。專業的技術團隊可根據客戶的具體需求，提供定制化的產品設計與解決方案；完善的售后服務網絡確?？蛻粼诋a(chǎn)品使用過程中遇到的問題能夠得到及時響應與解決。公司的官方網站（www.www.xiaohuo199.com）提供產品詳細介紹、技術資料下載、在線咨詢等服務，歡迎廣大客戶訪問了解更多產品信息。

在光纖通信技術高速發展的今天，小型化、集成化、高可靠性已成為光無源器件的核心發展趨勢。廣西科毅光通信推出的高可靠性集成TAP-PD可調光衰減器，通過創新的結構設計、優化的裝配工藝與卓越的性能表現，成功解決了傳統產品的尺寸、成本與可靠性痛點，為光模塊與光通信系統的升級提供了有力支撐。

作為專業的光開關、可調光衰減器生產銷售商，廣西科毅光通信將持續深耕光通信領域，以技術創新為驅動，以產品質量為保障，以客戶需求為導向，不斷推出更多高性能的光通信核心器件，為全球光通信行業的發展貢獻力量。如果您對我們的產品感興趣，歡迎訪問公司官方網站（www.www.xiaohuo199.com）或聯系我們的銷售團隊，我們將為您提供詳細的產品介紹與專業的解決方案。
