一、光纖準直器的基本模型

1.1 什么是光纖準直器？

光纖準直器是一種能夠?qū)墓饫w中出射的發散光束轉換為平行光束的光學器件。它的核心作用是實現光信號的低損耗耦合，讓光信號能夠高效地在不同光學器件之間傳輸。簡單來說，光纖準直器就像是光信號的"望遠鏡"，它能將發散的光束聚焦成平行光，從而以最小的損耗傳遞到下一個光學元件。

在光開關中，光纖準直器的作用尤為關鍵。它直接影響著光開關的插入損耗、回波損耗和隔離度等核心指標。一個設計精良的光纖準直器可以將光開關的插入損耗降低到0.5dB以下，這對于構建高性能光網絡至關重要。

1.2 基本工作原理

我們可以將光纖中的出射光束近似認為是基模高斯光束。光纖準直器通過透鏡實現光束的轉換，將發散角大、束腰小的光束轉換為發散角小、束腰大的光束。這種轉換可以顯著降低光信號在傳輸過程中的損耗，提高光開關的整體性能。

光纖準直器的基本模型如下：

在這個模型中，q參數是描述高斯光束特性的重要參數。它的定義如下：

其中，R_(z)表示光束的曲率半徑，W_(z)表示光束的束腰半徑，λ表示光的波長。通過透鏡的變換，我們可以實現光束特性的優化，從而提高光開關的性能。

二、光纖準直器的理論分析

2.1 ABCD理論在光纖準直器中的應用

根據ABCD理論，高斯光束通過光學系統后，其q參數會發生相應的變化。具體來說，高斯光束q參數經透鏡變換后滿足以下關系：

其中，A、B、C、D是透鏡的傳輸矩陣元素。通過合理設計透鏡的參數，我們可以實現對光束特性的精確控制。

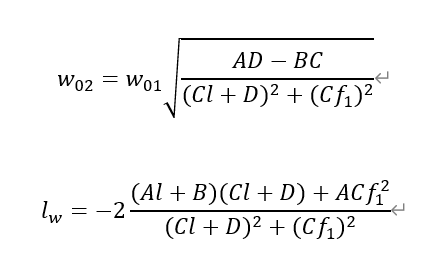

在光纖準直器中，我們通常關注兩個重要的參數：出射束腰大小和工作距離。這兩個參數直接影響著光開關的性能。通過理論分析，我們可以得到經過透鏡后的束腰大小和工作距離的計算公式：

其中，w01是入射束腰大小，w02是出射束腰大小，l是光纖端面與透鏡的距離，lw是準直器的工作距離。

2.2 工作距離的限制條件

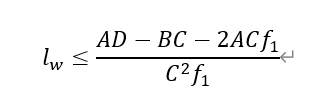

從理論分析中我們可以看出，準直器的工作距離并不是無限大的。方程(5)是關于l的二次方程，為了使l有實根，方程的判別式必須大于等于零。由此我們可以得到準直器工作距離的上限：

這個上限值被稱為準直器的最大工作距離。在實際應用中，我們需要根據具體的需求選擇合適的透鏡參數，以實現最佳的工作距離。

三、不同類型透鏡的應用分析

3.1 自聚焦透鏡（GLens）的應用

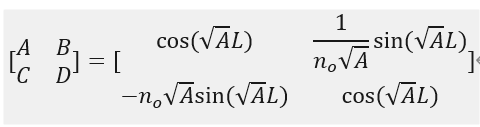

自聚焦透鏡（GLens）是一種特殊的透鏡，它的折射率沿徑向呈拋物線分布。這種特性使得自聚焦透鏡可以實現光束的聚焦和準直。對于GLens，其傳輸矩陣可以表示為：

其中，no是透鏡的軸線折射率，L是透鏡的中心厚度，A是透鏡的聚焦常數。通過適當選擇這些參數，我們可以改變準直器的出射光斑大小和工作距離。

在光開關中，GLens準直器通常用于需要緊湊設計的場合。它的優點是體積小、重量輕，適合集成到高密度的光開關陣列中。

3.2 厚透鏡（Clens）的應用

厚透鏡（Clens）是另一種常用的透鏡類型。與GLens相比，Clens的設計更加靈活，可以根據具體需求進行定制。對于Clens，其傳輸矩陣可以表示為：

其中，R是透鏡的曲率半徑，L是透鏡的長度，n是透鏡材料的折射率。通過調整這些參數，我們可以實現對光束特性的精確控制。

四、實例分析：Clens準直器的性能驗證

4.1 實驗背景

為了驗證理論分析的正確性，我們廣西科毅光通信科技有限公司的研發團隊采用Clens制作了一些準直器，并對其性能進行了測試。實驗中使用的Clens參數如下：

? 曲率半徑R=1.2mm

? 透鏡長度L=2.5mm

? 采用SF11材料

? 在1550nm處折射率為1.784

同時，實驗中使用的單模光纖為SMF28，其出射光斑半徑為w0=5μm。

4.2 實驗結果與分析

通過理論計算和實際測量，我們得到了以下實驗結果：

從實驗結果可以看出，理論計算值與實際測量值的相對誤差在5%以內，這表明我們的理論分析是正確的。

4.3 關鍵發現：雙焦點問題

在實驗過程中，我們發現了一個有趣的現象：對于給定的工作距離lw，方程(5)關于l的解有兩個，一個近解和一個遠解。在實際應用中，我們應該選擇離透鏡較近的解，這樣才能獲得發散角較小的光束。

這個發現對于光開關的設計具有重要意義。在實際制作準直器時，我們需要特別注意這個問題，以確保獲得最佳的光束質量。

五、工作距離對光束特性的影響

5.1 工作距離與光纖端面-透鏡距離的關系

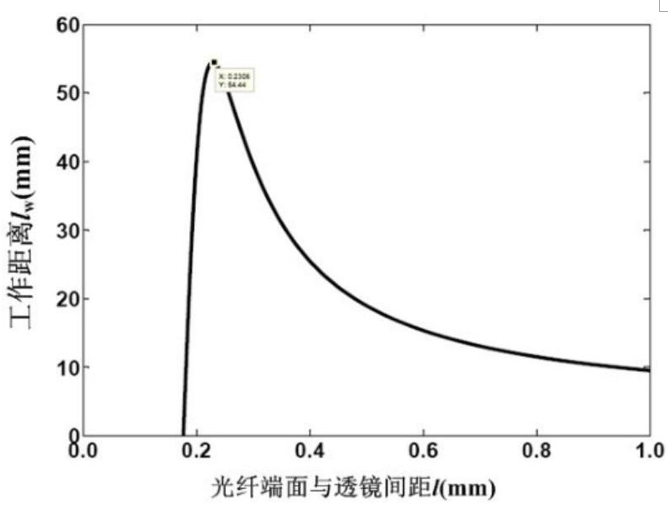

通過理論分析，我們可以得到工作距離lw與光纖端面-透鏡距離l的關系。從圖2中可以看出，隨著l的增加，工作距離lw先增加后減小。當l=0.2306mm時，工作距離lw達到最大值54.44mm。

工作距離與光纖端面-透鏡距離的關系

這個最大值是由透鏡的參數決定的，無論怎樣改變l，工作距離都不可能超過這個最大值。因此，在實際設計光開關時，我們需要根據具體的需求選擇合適的透鏡參數。

5.2 工作距離對出射光斑大小的影響

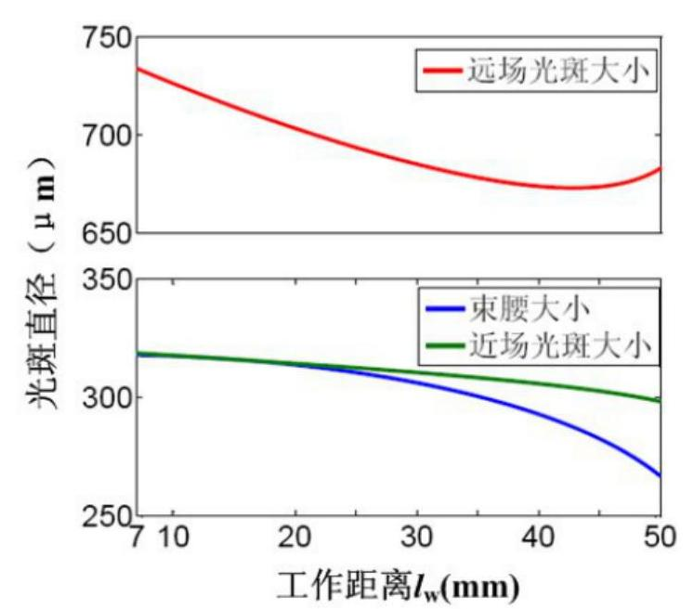

工作距離的變化會直接影響出射光斑的大小。從圖3中可以看出，在最大工作距離內，近場光斑在300μm附近變化，遠場光斑在700μm附近變化。近場光斑和束腰大小隨著工作距離的增加而減小，而遠場光斑隨工作距離增加先減小，在45mm附近有稍稍增加。

出射光斑大小與工作距離的關系

5.3 工作距離對光束發散角的影響

光束發散角是衡量準直器性能的重要指標之一。從圖4中可以看出，在最大工作距離內，隨著工作距離的增加，光束的發散角從6.2mrad(0.3552°)單調增加至7.4mrad(0.4240°)。這說明，工作距離越小，所獲得光束的準直效果越好。

出射光發散角與工作距離的關系

六、光纖準直器在光開關中的應用

6.1 光開關的工作原理

光開關是光通信系統中的核心器件之一，它的作用是實現光信號的路由和切換。光開關的性能直接影響著光網絡的可靠性和靈活性。

光開關的基本工作原理是通過改變光信號的傳播路徑來實現信號的切換。在這個過程中，光纖準直器起著至關重要的作用。它負責將光信號從輸入光纖中高效地耦合到開關元件中，然后再將光信號從開關元件中高效地耦合到輸出光纖中。

6.2 光纖準直器對光開關性能的影響

光纖準直器的性能直接影響著光開關的插入損耗、回波損耗和隔離度等核心指標。一個設計精良的光纖準直器可以將光開關的插入損耗降低到0.5dB以下，回波損耗提高到50dB以上，隔離度提高到60dB以上。

在實際應用中，我們需要根據光開關的具體需求選擇合適的光纖準直器。例如，對于高速光開關，我們需要選擇響應速度快的準直器；對于大容量光開關，我們需要選擇插入損耗低的準直器。

6.3 廣西科毅光通信的解決方案

我們科毅光通信科技有限公司擁有一支專業的研發團隊，能夠為客戶提供定制化的光纖準直器解決方案。

我們的產品具有以下特點：

1. 高性能：采用先進的設計理念和制造工藝，確保產品的高性能和可靠性。

2. 定制化：根據客戶的具體需求，提供定制化的產品設計和制造服務。

3. 高性價比：在保證產品質量的前提下，為客戶提供具有競爭力的價格。

光纖準直器是光通信系統中的重要基礎器件，它的性能直接影響著光開關等核心器件的性能。通過合理設計透鏡的參數，我們可以實現對光束特性的精確控制，從而提高光開關的性能。工作距離是影響準直器性能的重要參數之一，我們需要根據具體的需求選擇合適的工作距離。
