光纖開關作為光纖通信系統中實現線路換接的核心器件，其運行穩定性和使用壽命直接影響著整個通信鏈路的傳輸質量。光纖開關廣泛應用于光纖通信系統的備份線路換接、光網絡調度等場景，按進線和出線數目可分為1x2、2x4等多種類型，借助電磁感應改變可動光纖位置實現線路換接，換接時間可精準至毫秒量級，是光通信網絡中不可或缺的基礎設備。纖通信行業的不斷升級，對光開關的防護性能、安裝便捷性和環境適應性也提出了更高的要求。

科毅光通信深耕光通信設備研發生產領域，始終聚焦行業實際應用痛點，針對傳統光纖開關缺乏有效保護、易受壓受損、裝卸繁瑣等問題，打造出一款帶保護裝置的光纖開關，通過多重防護結構設計，兼顧設備防護性、操作便捷性和運行穩定性，全方位適配通信機房、信號柜等多種應用場景，為光纖通信系統的穩定運行提供可靠保障。

一、傳統光纖開關的應用痛點

光纖開關作為光通信網絡中的關鍵換接器件，大多需要安裝在信號柜、通信機架或機房地面等環境中，部分場景還會面臨搬運、移動的需求。但傳統的光纖開關產品普遍存在防護設計缺失的問題，設備殼體直接裸露在外，在運輸、安裝或日常使用過程中，一旦受到外力擠壓、碰撞，極易出現殼體變形、內部元件受損的情況，進而導致光纖接口接觸不良、線路換接失靈，影響整個通信鏈路的正常運行。

同時，傳統光纖開關多采用直接固定的安裝方式，與安裝面之間無緩沖、減震結構，設備運行時的輕微震動或外界環境的振動，都可能對內部精密元件造成損耗；且固定安裝的設計讓設備的拆卸、檢修和更換變得十分繁瑣，需要專業工具和較長的操作時間，增加了后期維護的人力和時間成本。此外，裸露的結構也讓灰塵、雜物容易進入設備內部，附著在光纖接口和核心元件上，長期積累會降低信號傳輸效率，進一步縮短設備的使用壽命。

針對這些行業痛點，帶保護裝置的光纖開關通過一體化防護架設計、減震緩沖結構、便捷裝卸組件的綜合搭配，從根本上解決了傳統產品的缺陷，讓光纖開關的使用體驗和耐用性得到大幅提升。

二、帶保護裝置的光纖開關整體結構設計

帶保護裝置的光纖開關的核心設計在于打造了“防護架+開關本體”的一體化結構，將開關本體置于防護架內部，通過防護架實現對開關本體的全方位防護，同時搭配減震、夾持、散熱、防塵等多個功能組件，讓設備在防護性和實用性上實現雙重提升。整體結構主要由防護架、開關本體、光纖接口、防塵板、放置板、減震組件、散熱風機、壓板、安裝組件等部分構成，各組件協同配合，既保證了對開關本體的有效保護，又不影響設備的正常接線和運行。

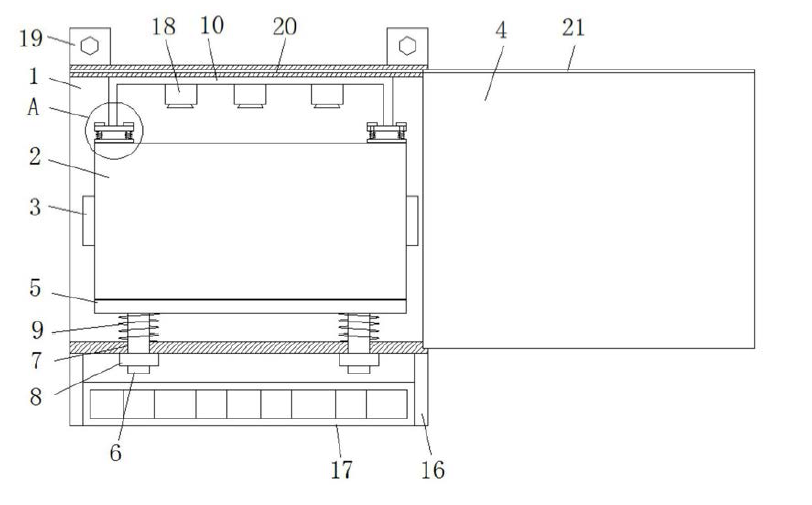

圖1 帶保護裝置的光纖開關整體結構示意圖

開關本體作為設備的核心功能部件，兩側固定連接有光纖接口，用于實現與光纖線路的對接，完成信號的傳輸和換接；防護架采用封閉式框架結構，將開關本體完全包裹在內，能有效抵御外界的擠壓、碰撞，避免開關本體直接接觸外界受力；防護架前表面活動連接有防塵板，可實現對防護架內部的封閉，防止灰塵、雜物進入；防護架內壁底部設置有可活動的放置板，開關本體直接放置在放置板頂部，放置板底部搭配減震彈簧和插桿組成的減震組件，實現對開關本體的底部支撐和減震緩沖；防護架內壁頂部的支架上不僅安裝有散熱風機，還通過隔板、壓板、緩沖彈簧組成的夾持組件，實現對開關本體的頂部固定和緩沖防護，讓開關本體在防護架內部處于穩定的夾持狀態，同時上下均有緩沖結構，大幅提升設備的抗沖擊、抗振動能力。

此外，防護架底部兩側固定連接有支撐板，兩個支撐板之間設置有配重架，能有效降低設備的整體重心，避免設備在放置或使用過程中出現翻倒的情況；防護架頂部還設置有安裝板和螺栓，可實現設備的壁掛式安裝，讓設備既可以直接放置在地面、信號柜內，也能壁掛在墻壁、機架上，適配多種安裝場景。

三、核心防護與緩沖組件的技術解析

帶保護裝置的光纖開關的核心優勢之一，在于通過上下雙重緩沖夾持結構的設計，讓開關本體在受到外界沖擊、振動時，能通過緩沖組件抵消大部分外力，避免內部精密元件受損，這一設計也是解決傳統光纖開關易受壓、易受振動影響的關鍵。

圖2 帶保護裝置的光纖開關A處放大結構示意圖

（一）底部減震支撐組件

防護架內壁底部的放置板是開關本體的底部支撐部件，放置板與開關本體接觸的一側嵌設有防滑墊板，能增大放置板與開關本體之間的摩擦力，避免開關本體在放置板上出現滑動、移位，同時防滑墊板也能起到一定的緩沖作用，減少輕微振動帶來的影響。

放置板底部兩側固定連接有插桿，防護架底部豎直開設有與插桿相匹配的插孔，插桿貫穿插孔并延伸至防護架外部，插桿的底端螺紋連接有調節螺母，調節螺母外表面套設有防滑套，方便工作人員旋轉調節。插桿上還活動套設有減震彈簧，減震彈簧位于插孔和放置板之間，當放置板受到向下的壓力或向上的振動時，減震彈簧會通過自身的彈性形變實現緩沖，抵消大部分外力；工作人員還可以通過旋轉調節螺母，改變插桿在插孔內的伸出長度，進而調節放置板的高度，適配不同規格的開關本體，提升設備的通用性。

（二）頂部緩沖夾持組件

防護架內壁頂部的支架底部兩側固定連接有隔板，隔板下方安裝有壓板，壓板與開關本體頂部相接觸，形成對開關本體的頂部夾持，壓板與開關本體接觸的一側同樣嵌設有防滑墊板，與底部放置板的防滑墊板配合，讓開關本體被穩定夾持在防護架內部，不會出現左右、上下的移位。

壓板頂部兩側固定連接有螺桿，螺桿頂部貫穿隔板并安裝有限位蓋，螺桿上套設有緩沖彈簧，緩沖彈簧位于隔板和壓板之間。當開關本體受到向上的壓力或向下的振動時，壓板會沿著螺桿上下移動，緩沖彈簧通過彈性形變實現緩沖，與底部的減震彈簧形成上下雙重緩沖結構，全方位抵消外界的沖擊力和振動力，即使設備在運輸過程中受到顛簸，或在使用過程中受到外力碰撞，也能有效保護開關本體的內部元件不受損，大幅提升設備的抗沖擊能力和使用壽命。

限位蓋的設計能防止螺桿從隔板中脫落，保證壓板的正?；顒?，同時工作人員也可以通過拆卸限位蓋，調整壓板的位置，方便開關本體的放入和取出，讓設備的裝卸更加便捷。

四、散熱、防塵與安裝結構的優化設計

帶保護裝置的光纖開關在實現全方位防護的同時，也充分考慮了設備的運行環境和使用便捷性，通過散熱、防塵、多場景安裝的結構優化，讓設備的環境適應性和操作便捷性得到進一步提升，滿足不同應用場景的使用需求。

（一）高效散熱設計，保證設備穩定運行

光纖開關在長時間運行過程中，內部元件會產生一定的熱量，若熱量無法及時散出，會導致設備內部溫度升高，影響元件的工作性能，甚至出現元件燒毀的情況。針對這一問題，防護架內壁頂部的支架內壁頂部設置有三個散熱風機，三個散熱風機從左至右均勻分布在支架內，能實現對防護架內部的全方位吹風，加快防護架內部的空氣流通，及時將開關本體運行產生的熱量散出，保證開關本體始終在適宜的溫度環境中運行，有效避免因過熱導致的設備故障，提升設備的運行穩定性。

（二）滑動式防塵板，兼顧防塵與操作便捷

防護架前表面的防塵板采用滑動式設計，防塵板頂部固定連接有滑桿，防護架上水平開設有與滑桿相匹配的滑軌，滑桿可在滑軌內水平滑動，進而帶動防塵板實現左右滑動。在設備正常使用時，工作人員可將防塵板滑動至閉合位置，封閉防護架的前表面，有效防止灰塵、雜物進入防護架內部，避免灰塵附著在光纖接口和開關本體的核心元件上，保證光纖接口的接觸良好和信號傳輸效率；當需要對開關本體進行接線、檢修或更換時，工作人員只需將防塵板向一側滑動，即可打開防護架前表面，操作便捷，無需拆卸防塵板，大幅提升了設備的操作效率。

（三）多場景安裝結構，適配不同使用需求

為了滿足不同應用場景的安裝需求，帶保護裝置的光纖開關設計了多場景安裝結構，既支持落地式放置，也支持壁掛式安裝。防護架底部兩側的支撐板能為設備提供穩定的底部支撐，讓設備可以直接放置在地面、信號柜內等平面上，支撐板之間的配重架能降低設備的整體重心，有效防止設備翻倒；防護架頂部兩側還固定連接有安裝板，安裝板上貫穿安裝有螺栓，工作人員可通過螺栓將安裝板與墻壁、通信機架等固定面連接，實現設備的壁掛式安裝，節省安裝空間，同時也能避免設備因地面振動、積水等因素受到影響。

落地式和壁掛式的雙重安裝方式，讓設備可靈活適配通信機房、信號柜、戶外通信箱等多種應用場景，滿足不同用戶的安裝需求，提升了設備的通用性。

五、帶保護裝置的光纖開關的核心產品優勢

相較于傳統的光纖開關產品，帶保護裝置的光纖開關通過一系列的結構優化和技術設計，在防護性、穩定性、便捷性、通用性等方面都展現出顯著的優勢，能更好地適配光纖通信行業的實際應用需求，具體優勢主要體現在以下幾個方面：

（一）全方位防護，抗沖擊、抗擠壓能力強

一體化的防護架結構能有效抵御外界的擠壓、碰撞，避免開關本體直接受力；上下雙重緩沖夾持結構通過減震彈簧和緩沖彈簧的配合，能全方位抵消外界的沖擊力和振動力，即使設備在運輸、安裝或使用過程中受到顛簸、碰撞，也能有效保護開關本體的內部精密元件不受損，大幅降低設備的故障概率。同時，防塵板和防滑墊板的設計，能有效防止灰塵進入和設備移位，進一步提升設備的防護效果。

（二）運行穩定性高，散熱效果好

三個均勻分布的散熱風機能實現對防護架內部的全方位高效散熱，及時散出開關本體運行產生的熱量，避免設備因過熱導致的性能下降或故障，保證開關本體長時間穩定運行；緩沖夾持結構讓開關本體在防護架內部處于穩定狀態，不會因振動出現移位、接觸不良的情況，保證光纖接口的信號傳輸效率，讓整個通信鏈路的傳輸更加穩定。

（三）裝卸、調節便捷，后期維護成本低

放置板的高度可通過調節螺母靈活調節，壓板可通過拆卸限位蓋進行位置調整，能適配不同規格的開關本體，提升設備的通用性；滑動式防塵板無需拆卸，即可實現防護架的開合，方便工作人員進行接線、檢修操作；開關本體通過放置板和壓板的夾持固定，無需復雜的固定結構，拆卸時只需調整壓板和放置板的位置，即可快速將開關本體取出，大幅提升了設備的裝卸和檢修效率，減少了后期維護的人力和時間成本。

（四）多場景適配，安裝方式靈活

設備既支持落地式放置，也支持壁掛式安裝，能靈活適配通信機房、信號柜、墻壁、通信機架等多種安裝場景，配重架的設計讓落地放置更加穩定，安裝板和螺栓的設計讓壁掛安裝更加牢固，滿足不同用戶的安裝需求，提升了設備的適用范圍。

六、結語

在光纖通信網絡向高速化、智能化、穩定化發展的背景下，光開關作為核心換接器件，其產品性能直接影響著整個通信網絡的運行質量。帶保護裝置的光纖開關針對傳統產品的設計弊端，從實際應用需求出發，通過一體化防護架、雙重緩沖夾持、高效散熱、滑動式防塵、多場景安裝等一系列結構優化設計，實現了防護性、穩定性、便捷性的有機統一，有效解決了傳統光纖開關易受壓受損、裝卸繁瑣、散熱不佳、防塵效果差等問題。

廣西科毅光通信科技有限公司始終以光通信設備的技術創新和產品優化為核心，聚焦行業痛點和用戶需求，打造出多款適配不同應用場景的光通信設備產品。未來，科毅光通信將繼續深耕光纖通信領域，不斷加大研發投入，優化產品設計，提升產品的性能和品質，為光纖通信行業的發展提供更加可靠、高效、優質的光通信設備和解決方案，助力光通信網絡的建設和升級。
