在光纖通信技術高速發展的當下，波分復用（WDM）技術憑借其能大幅提升光纖傳輸容量、降低通信鏈路建設成本的優勢，成為光纖通信系統中的核心應用技術之一。而多波長光纖激光器作為波分復用系統的關鍵光源器件，能夠同時為多個信道提供穩定光源，其性能直接影響著光纖通信系統的傳輸效率與穩定性，也因此成為光通信領域的研究與應用熱點?？埔愎馔ㄐ潘旧罡馔ㄐ牌骷I(lǐng)域，聚焦光開關、光纖激光器配套器件等核心產品的研發與銷售，深知高性能光通信器件對行業發展的重要性，這回我們圍繞可開關多波長半導體光纖環形激光器，深入解析其結構、工作原理、技術優勢及在光通信領域的應用價值，為光通信行業的技術應用與器件選型提供參考。

一、多波長光纖激光器的技術背景與行業痛點

在多波長光纖激光器的研發與應用過程中，傳統技術方案始終存在著諸多難以突破的痛點，制約了器件的實際應用效果。早期研究較多的摻鉺光纖激光器，以摻鉺光纖作為增益介質，但受限于摻鉺光纖的均勻展寬特性，想要在室溫環境下獲得穩定的多波長激射難度極大，無法滿足波分復用系統對光源穩定性的核心需求。

另一類基于拉曼放大的光纖激光器，雖利用拉曼放大的非均勻增益特性有效抑制了模式競爭，解決了多波長激射的穩定性問題，但其工作過程需要較大的泵浦功率，不僅增加了器件的能耗與使用成本，還對設備的體積、散熱等設計提出了更高要求，在小型化、便攜化的光通信設備應用中受到了嚴格限制。

在多波長選頻環節，光纖光柵是實現波長反饋與選擇的核心部件，普通光纖光柵僅能反射特定的單一波長，若要實現多波長選頻，就需要采用取樣光柵、重疊寫入式光柵、保偏光纖光柵等特殊結構的光纖光柵。這類特殊光柵的制作工藝復雜，加工難度大，不僅大幅提升了器件的生產成本，還在批量生產過程中難以保證一致性，不利于多波長光纖激光器的規?；瘧?yīng)用。

同時，光通信系統對光源的靈活性要求日益提升，單一波長輸出的激光器已無法滿足復雜通信場景的使用需求，能夠?qū)崿F(xiàn)單波長、雙波長及多波長靈活切換的可開關式多波長激光器，成為行業發展的重要方向。而如何在實現波長可開關切換的同時，保證各波長輸出的功率均衡性與穩定性，成為光通信器件研發的關鍵課題。

二、可開關多波長半導體光纖環形激光器的整體結構設計

針對傳統多波長光纖激光器的技術痛點，業內研發出了基于2°角傾斜多模光纖布拉格光柵的可開關多波長半導體光纖環形激光器，該器件將半導體光放大器的非均勻增益特性與傾斜光柵的多波長濾波特性相結合，實現了結構與性能的雙重優化，其整體結構緊湊、各部件協同性強，能夠穩定實現功率均衡的單、雙、多波長可開關切換輸出。

該激光器的核心組成部件包括半導體光放大器（SOA）、光環形器、偏振控制器、擾模器、2°角傾斜多模光纖布拉格光柵以及光耦合器，各部件通過光纖光連接形成環形諧振腔，保證光信號的單向傳輸與放大選頻。其具體的結構連接方式如下圖所示：

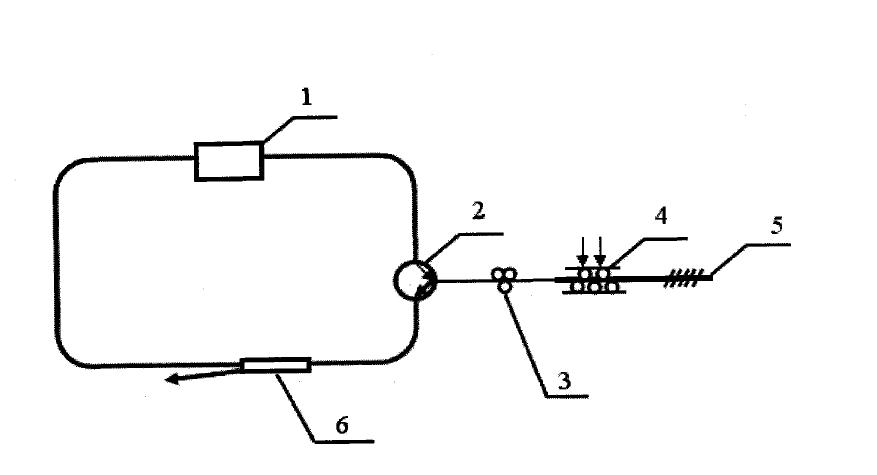

圖1 可開關多波長半導體光纖環形激光器結構示意圖

各部件在環形諧振腔中依次連接，形成了完整的光信號傳輸與處理鏈路：半導體光放大器作為核心增益介質，采用120mA的驅動電源提供工作動力；光環形器第一端口連接半導體光放大器，第二端口與偏振控制器相連，第三端口則連接光耦合器，從根本上保證光纖中光信號的單方向傳輸，避免信號回傳造成的干擾；偏振控制器一端與光環形器第二端口連接，另一端通過擾模器與2°角傾斜多模光纖布拉格光柵相連；光耦合器的10%端口作為激光輸出端，剩余90%端口則連接回半導體光放大器，將未輸出的光能量重新導入增益介質進行放大，實現光能量的循環利用，提升激光器的輸出效率。

三、激光器核心器件的功能與參數解析

可開關多波長半導體光纖環形激光器的性能優勢，源于各核心器件的精準選型與功能協同，每個部件都在光信號的放大、傳輸、選頻、偏振調節等環節發揮著不可替代的作用，其中關鍵器件的參數與功能更是經過了精準設計，適配多波長可開關輸出的核心需求。

（一）半導體光放大器（SOA）：核心增益介質

半導體光放大器是該激光器的能量核心，作為增益介質其采用120mA的驅動電源驅動工作，能夠產生放大的自發輻射光，為整個環形諧振腔提供光能量。與傳統的摻鉺光纖、拉曼放大介質不同，半導體光放大器具有非均勻增益特性，這一特性能夠有效抑制光纖中的模式競爭，避免某一波長的光信號在諧振過程中占據主導地位，為多波長光信號的穩定激射提供了基礎，也是實現多波長功率均衡輸出的關鍵因素之一。

（二）光環形器：單向傳輸保障

光環形器是實現光信號單向傳輸?shù)暮诵臒o源器件，其三個端口的定向連接設計，讓光信號只能按照“半導體光放大器→偏振控制器→光耦合器→半導體光放大器”的方向傳輸，徹底避免了光信號的反向回傳，有效消除了回傳信號對增益介質和選頻器件的干擾，保證了諧振腔的工作穩定性，同時也減少了光能量的無效損耗。

（三）偏振控制器：偏振態調節關鍵

偏振控制器連接于光環形器與擾模器之間，其核心功能是調整光纖中諧振光的偏振態。通過調節偏振控制器的工作狀態，能夠精準控制半導體光放大器增益帶寬內不同波長光信號的反射率，讓多個反射波長在諧振腔內獲得的凈增益盡可能相等，這是實現單、雙、多波長功率均衡輸出的核心調節手段，也是保證波長切換后輸出穩定性的重要部件。

（四）擾模器：模式激勵條件調節器件

擾模器插接在偏振控制器和2°角傾斜多模光纖布拉格光柵之間，是實現波長可開關切換的核心調節器件，其核心作用是改變光纖中的模式激勵條件。通過調整擾模器上的壓力大小，能夠改變光纖的傳輸特性，進而影響后續2°角傾斜多模光纖布拉格光柵的反射率，反射率的變化會直接導致激光的起振波長發生相應改變，以此實現不同波長的開啟與關閉，為波長的靈活切換提供了硬件支撐。

（五）2°角傾斜多模光纖布拉格光柵：多波長選頻核心

2°角傾斜多模光纖布拉格光柵是該激光器的多波長選頻核心，也是區別于傳統多波長激光器的關鍵部件，其各項參數經過精準設計：傾斜角為2°，纖芯直徑62.5μm，芯層折射率約為1.452，光柵周期為536.8nm。作為一種特殊的光纖光柵，其纖芯中傾斜的折射率調制使得前向傳輸?shù)睦w芯模能夠耦合到后向的纖芯模以及多個包層模，在反射譜中能夠形成多個諧振峰，從而實現多波長選頻的功能。相較于傳統的取樣光柵、重疊寫入式光柵，該光柵的制作工藝更簡單，有效降低了激光器的生產制造成本。

（六）光耦合器：能量分配與輸出器件

光耦合器在激光器中承擔著光能量分配與激光輸出的功能，其一側端口連接光環形器第三端口，另一側分為10%端口和90%端口：10%端口作為激光輸出端，將符合要求的激光信號對外輸出，滿足實際應用需求；90%端口則連接回半導體光放大器，將未輸出的光能量重新導入增益介質進行再次放大，實現光能量的循環利用，大幅提升了光能量的利用率，保證了激光器的輸出功率。

四、可開關多波長半導體光纖環形激光器的工作原理

該激光器的整體工作流程圍繞環形諧振腔的光信號傳輸、放大、選頻、調節展開，通過各核心器件的協同工作，實現了從光能量產生到激光信號精準輸出的全過程，其波長可開關切換與功率均衡的核心優勢，源于擾模器與偏振控制器的雙重調節機制，具體工作原理如下：

1.  光能量產生：采用120mA的驅動電源為半導體光放大器供電，半導體光放大器在電源驅動下產生放大的自發輻射光，為整個環形諧振腔提供基礎光能量，這些光能量以寬帶光的形式進入光環形器，開始單向傳輸。

2.  單向傳輸與偏振調節：光信號通過光環形器的定向傳輸，從第二端口進入偏振控制器，偏振控制器根據實際需求調整光信號的偏振態，為后續的多波長選頻做好準備。

3.  模式激勵條件改變：經過偏振調節的光信號進入擾模器，通過調整擾模器上的壓力大小，改變光纖中的模式激勵條件，進而影響2°角傾斜多模光纖布拉格光柵的反射率，實現激光起振波長的精準調控，完成不同波長的開啟與關閉切換。

4.  多波長選頻：光信號進入2°角傾斜多模光纖布拉格光柵后，光柵利用其多波長濾波特性進行選頻，篩選出符合起振條件的波長光信號，這些光信號通過反射重新進入環形諧振腔。

5.  增益均衡與能量循環：反射后的光信號再次經過偏振控制器、光環形器后進入光耦合器，偏振控制器通過精準調節，讓各選頻波長的光信號在諧振腔內獲得的凈增益保持一致；光耦合器將10%的光能量通過輸出端對外輸出，剩余90%的光能量則重新導入半導體光放大器進行再次放大，實現光能量的循環利用。

6.  穩定輸出：經過多次的諧振、放大、選頻與調節，光信號在環形諧振腔內形成穩定的多波長激射，最終通過光耦合器的輸出端實現功率均衡的單波長、雙波長或多波長激光信號輸出，滿足不同應用場景的需求。

在實際的連續工作測試中，該激光器在2小時的連續掃描過程中，輸出抖動僅約為0.12dB，波長分離比為0.54nm，充分證明了其輸出的穩定性與波長的分辨精度，能夠滿足光通信系統對光源的嚴苛要求。

五、可開關多波長半導體光纖環形激光器的技術優勢

相較于傳統的多波長光纖激光器，這款可開關多波長半導體光纖環形激光器通過結構設計與核心器件的創新選型，實現了技術層面的多重突破，兼具結構、性能、成本等多方面的優勢，具體體現在以下幾點：

（一）有效抑制模式競爭，保證多波長激射穩定性

利用半導體光放大器的非均勻增益特性，從根本上抑制了光纖中的模式競爭問題，避免了某一波長光信號的強激射對其他波長的壓制，讓多個波長的光信號能夠在諧振腔內穩定起振，解決了傳統摻鉺光纖激光器室溫下難以實現穩定多波長激射的行業痛點，提升了激光器的工作穩定性。

（二）簡化選頻光柵結構，降低生產制造成本

采用2°角傾斜多模光纖布拉格光柵作為多波長選頻核心，替代了傳統多波長激光器中制作工藝復雜的取樣光柵、重疊寫入式光柵、保偏光纖光柵等特殊光柵，該光柵的制作工藝更簡單，批量生產的一致性更好，不僅大幅降低了光柵的制作難度，還有效控制了激光器的整體生產制造成本，利于規?；茝V與應用。

（三）實現波長可開關靈活切換，適配復雜應用場景

通過調整擾模器的壓力大小即可改變激光的起振波長，實現單波長、雙波長及多波長的靈活切換，操作簡單、調節精準，能夠適配波分復用系統中不同信道數量的使用需求，提升了激光器的靈活性與適配性，滿足光通信、光傳感等多個領域的復雜應用場景。

（四）保證多波長功率均衡輸出，提升光源質量

通過偏振控制器的精準調節，能夠讓SOA增益帶寬內不同波長的光信號獲得相等的凈增益，實現了多波長輸出的功率均衡，避免了各波長功率差異過大影響后續系統的工作效率，大幅提升了激光光源的質量，為波分復用系統的穩定傳輸提供了可靠保障。

（五）結構簡單緊湊，能量利用率高

該激光器的核心部件均為光纖光連接，整體結構設計簡單、體積緊湊，便于集成到各類光通信設備中；同時利用光耦合器實現了光能量的循環利用，90%的未輸出能量重新導入增益介質放大，大幅提升了光能量的利用率，保證了激光器的輸出功率，也降低了器件的能耗。

（六）工作穩定性強，環境適應性好

在實際測試中，該激光器能夠?qū)崿F(xiàn)長時間的穩定輸出，2小時連續掃描的輸出抖動僅0.12dB，波長分離比達到0.54nm，具備優異的工作穩定性；同時其核心部件均為成熟的光通信器件，對工作環境的要求相對寬松，在室溫下即可穩定工作，環境適應性較強。

六、光通信領域的器件協同發展與應用展望

可開關多波長半導體光纖環形激光器作為光通信領域的核心光源器件，其與光開關、光分路器、光模塊等光通信器件的協同工作，構成了波分復用系統的核心硬件支撐。在光纖通信網絡中，光開關作為實現光信號通斷、切換的核心器件，能夠與可開關多波長半導體光纖環形激光器配合，實現激光信號的光路切換與信道分配，讓多波長激光信號能夠根據通信需求靈活接入不同的傳輸鏈路，進一步提升光纖通信系統的靈活性與智能化水平。

隨著5G、千兆光網、數據中心互聯等新一代信息技術的發展，光纖通信系統對傳輸容量、傳輸速率、靈活性的要求將持續提升，波分復用技術的應用場景也將不斷拓展，這也為可開關多波長半導體光纖環形激光器帶來了更廣闊的應用空間。該激光器不僅可應用于光纖通信系統的光源供給，還可在光傳感、激光測距、光譜分析等領域發揮重要作用，成為多領域的核心光源器件。

同時，光通信器件行業的發展趨勢朝著小型化、集成化、低功耗、高穩定性方向邁進，可開關多波長半導體光纖環形激光器的結構設計與技術優勢，契合了行業的發展需求。未來，隨著核心器件的進一步優化與集成技術的發展，這類激光器將與光開關、光模塊等器件實現更深度的集成，形成一體化的光通信光源模塊，為光纖通信系統的小型化、智能化發展提供更有力的支撐。

廣西科毅光通信科技有限公司始終聚焦光通信核心器件的研發與銷售，深耕光開關等器件的技術升級與產品優化，深知光通信器件的協同發展對行業的重要性。在未來的發展中，公司將持續關注光通信領域的技術創新，不斷完善產品體系，為客戶提供高性價比的光開關、光纖激光器配套器件等產品，助力光通信行業的高質量發展。

七、總結

可開關多波長半導體光纖環形激光器作為光通信領域的創新型光源器件，通過半導體光放大器與2°角傾斜多模光纖布拉格光柵的創新結合，有效解決了傳統多波長光纖激光器的模式競爭、成本高昂、波長切換困難等痛點，實現了結構簡單緊湊、性能穩定、成本可控、波長可靈活開關切換的核心優勢。其各核心器件的精準選型與協同工作，讓激光器能夠?qū)崿F(xiàn)功率均衡的單、雙、多波長輸出，在光纖通信、光傳感等領域具有重要的應用價值。

在光纖通信技術不斷發展的背景下，這類高性能的多波長激光器將與光開關等光通信核心器件深度協同，成為波分復用系統等光通信設備的核心支撐。同時，隨著光通信行業的技術升級，可開關多波長半導體光纖環形激光器也將迎來進一步的優化與集成，在小型化、集成化、低功耗等方面實現新的突破，為光通信行業的發展注入新的動力。
