無論是光通信實驗室中的設備測試、光纖傳感系統的信號校準,還是雷達與電子對抗系統中的目標模擬,都需要對光信號進行可編程的延遲處理。傳統的微波延遲線雖然能夠?qū)崿F(xiàn)信號延遲功能,但在高頻段應用中面臨著插入損耗大、帶寬受限、抗電磁干擾能力弱等諸多技術瓶頸。而基于光開關的光纖延遲線技術,憑借其低損耗、大帶寬、抗電磁干擾等顯著優勢,正逐漸成為各類精密光系統的首選方案。

光纖延遲線技術的核心優勢

光纖延遲線的核心原理是利用光信號在光纖介質中的傳輸速度有限這一特性來實現信號延遲。以普通單模光纖為例,當傳輸光信號的工作波長為1550nm時,光信號在光纖中的傳播速度約為每秒20萬公里。這意味著每傳輸200米光纖,就能實現大約1微秒的信號延遲。與傳統的微波延遲線相比,光纖延遲線的插入損耗通常只有0.04dB左右,而同等延遲量的微波延遲線損耗則可能達到幾十個分貝。這種損耗差異接近兩個數量級,直接決定了系統的整體性能和信號質量。

我們科毅光通信在光纖延遲線領域有著深厚的技術積累。公司開發的2×2b光開關4路延遲模塊,通過巧妙的光路設計和精密的光纖熔接工藝,實現了多種延遲量的靈活組合。該模塊采用4組2×2b光開關級聯構成,每級光開關通過熔接不同長度的延遲光纖,可以構建出4米、8米、16米、32米的分級延遲鏈路。四級級聯后,總延遲量可達60米光纖長度,配合光開關的通道切換功能,可實現16種不同的延遲狀態組合,為用戶提供了豐富的延遲選擇。

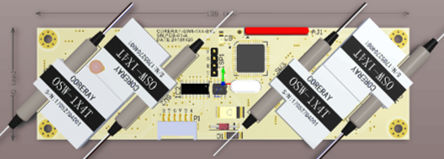

2×2b光開關4路延遲模塊的光路結構示意圖

2×2b光開關的技術特點與性能指標

科毅光通信的2×2b光開關4路延遲模塊,專為上海高校定制研發,精準匹配科研級多級光鏈路測試需求。該模塊在工作波長上選擇了單模光纖的標準窗口——1550nm,確保與大多數光通信設備的兼容性。在光學性能方面,插入損耗控制在0.5dB以內(包含連接頭損耗),回波損耗不低于50dB,串?dāng)_指標同樣達到50dB以上。這些優異的光學指標保證了信號傳輸?shù)母弑Ｕ娑?有效避免了通道間信號干擾,提升了系統的整體測試精度。

在機械與電氣設計上,該模塊采用了5V鎖定式繼電器驅動方案,具有斷電保持狀態的特性,保證了系統在異常斷電情況下的安全性。模塊的外形尺寸為135×40×32mm,采用鋁制外殼封裝,既保證了良好的散熱性能,又具備足夠的機械強度,適應各種工業現場和實驗室環境。工作溫度范圍覆蓋-20℃至+70℃,屬于標準的工業級溫度范圍,能夠滿足大多數應用場景的需求。

圖2 2×2b光開關4路延遲模塊的實際封裝尺寸

連接器配置方面,模塊兩端統一配備FC/APC低損耗連接頭,這種連接頭具有8度的斜角拋光面,能夠有效減少端面反射,特別適合高精度測試和長距離傳輸應用。尾纖采用0.9mm松套管黃色護套,光纖類型為9/125μm標準單模光纖,這些設計都確保了光纜的柔韌性和長期可靠性。

光纖延遲線的級聯設計與實現原理

2×2b光開關4路延遲模塊的核心創新在于其精巧的級聯設計。模塊通過精密的光纖熔接工藝,將四個獨立的光開關單元有機地整合在一起,形成一個可編程的延遲系統。具體而言,第一級開關熔接4米延遲光纖,將開關的2端口與4端口對融;第二級開關熔接8米延遲光纖,前級3端口與本級1端口對融;第三級開關熔接16米延遲光纖,同樣采用前級3端口與本級1端口對融的方式;第四級開關則熔接32米延遲光纖,前級3端口與本級1端口對融。

這種級聯結構的設計思路非常巧妙。通過二進制的組合邏輯,四路延遲光纖可以組合出從0米到60米的所有整數米延遲(步進為4米)。用戶只需要通過RS232串行通信接口發送控制指令,就能任意組合四級開關的狀態,獲得4米、8米、12米、16米、20米、24米、28米、32米、36米、40米、44米、48米、52米、56米、60米等多種延遲量。這種靈活的可編程特性,使得單個模塊就能滿足多種測試需求,大大降低了系統的復雜度和成本。

在光纖熔接工藝上,科毅光通信采用了先進的熔接技術,確保每個熔接點的損耗都控制在最小范圍內。每級延遲光纖的長度都經過精確測量和裁剪,保證了延遲時間的準確性。整體封裝于鋁制外殼內的設計,不僅提供了機械保護,還能有效屏蔽外界電磁干擾,確保光路系統的穩定運行。

光纖延遲線在光通信設備測試中的應用

在光通信設備的研發與生產測試中,光開關4路延遲模塊有著廣泛的應用場景。光模塊、光放大器、波分復用器等設備在出廠前,都需要經過嚴格的性能測試,其中就包括對設備時延特性的驗證。傳統的測試方法通常需要鋪設實際長度的光纖來模擬延遲,這種方法不僅占用大量空間,而且測試效率低下。而采用可編程的光纖延遲線模塊,可以在實驗室有限的空間內,通過簡單的軟件控制就能模擬出不同距離的光纖傳輸效果,大大提升了測試的靈活性和效率。

以光模塊測試為例,現代高速光模塊的工作速率已經達到400Gbps甚至800Gbps,對時延抖動的要求極為苛刻。測試工程師可以通過2×2b光開關4路延遲模塊,快速切換不同的延遲量,驗證光模塊在不同延遲條件下的誤碼率性能。配合可調光衰減器使用,還可以構建完整的鏈路預算測試環境,全面評估光模塊在實際網絡中的表現。

在光放大器測試中,延遲線模塊可以用來模擬長距離光纖傳輸后的信號劣化情況,測試放大器對信號畸變的補償能力。波分復用設備的測試則可以利用延遲線模擬不同波長通道的傳輸時延差,驗證設備的色散補償性能。這些測試如果采用傳統方法,不僅成本高昂,而且難以實現自動化。而有了可編程延遲線模塊,所有測試都可以通過軟件腳本自動完成,大幅提升了測試效率和可重復性。

光纖延遲線在光纖傳感系統中的應用

光纖傳感技術因其抗電磁干擾、耐高壓、耐腐蝕等特性,在石油管道監測、橋梁結構健康監測、地震波探測等領域得到了廣泛應用。但分布式光纖傳感系統在實際應用中面臨著標定困難的問題。傳感光纖鋪設的實際長度往往很長,很難在實驗室環境下進行等效標定。而光纖延遲線可以通過精確控制延遲量,模擬數十公里甚至上百公里的光纖傳輸效果,為傳感系統提供了一個理想的標定工具。

以分布式光纖傳感系統為例,這類系統通過分析光脈沖在傳感光纖中的背向散射信號,來獲取沿光纖的溫度、應變等信息。系統的距離分辨率和測量精度直接取決于對光脈沖飛行時間的精確測量。在系統研制階段,可以利用2×2b光開關4路延遲模塊模擬不同距離的傳感光纖,測試系統對距離的測量精度和分辨率。通過切換不同延遲量,還可以驗證系統的動態范圍和線性度。

在光纖陀螺、光纖水聽器等高精度傳感設備中,延遲線模塊同樣發揮著重要作用。這些設備通常采用干涉原理工作,對光信號的相位變化極為敏感。通過在參考臂中引入可控的延遲,可以精確調整干涉儀的工作點,優化系統的靈敏度和信噪比。科毅光通信的延遲線模塊具有0.5dB以下的低插入損耗,能夠保證干涉儀的高對比度,其50dB以上的高隔離度則有效避免了參考臂與信號臂之間的串?dāng)_,保證了測量的準確性。

光纖延遲線在雷達與電子對抗中的應用

雷達與電子對抗系統是光纖延遲線的另一個重要應用領域?，F(xiàn)代相控陣?yán)走_(dá)系統通過控制天線陣列中各個單元信號的相位來實現波束掃描,而相位控制的核心就是精確的時延控制。傳統的電纜延遲線雖然成本低廉,但在高頻段面臨著損耗大、體積大、抗干擾能力差等問題。而光纖延遲線憑借其極低的損耗和寬大的帶寬,成為光控相控陣?yán)走_(dá)的理想選擇。

在雷達目標模擬器中,光纖延遲線可以用來模擬不同距離的目標回波信號。雷達系統通過發射電磁波并接收目標反射回來的信號來探測目標距離和速度。為了驗證雷達系統的性能,需要模擬不同距離、不同速度的目標回波。通過在雷達測試系統中接入可編程的光纖延遲線,可以精確控制回波信號的延遲時間,模擬從幾米到幾十公里范圍的目標距離。配合衰減器調整信號強度,還可以模擬不同雷達散射截面積的目標。

電子對抗系統同樣需要精確的延遲控制技術。在現代電子戰中,干擾信號需要與敵方雷達信號精確同步才能達到最佳的干擾效果。光纖延遲線可以用來控制干擾信號的發射時機,實現精確的時序配合。與傳統的電子延遲線相比,光纖延遲線具有更高的時間分辨率和更低的時延抖動,能夠滿足復雜電子對抗場景的嚴格要求。

科毅光通信的2×2b光開關4路延遲模塊在雷達和電子對抗應用中具有獨特的優勢。其工業級的工作溫度范圍和高可靠性設計,使其能夠在嚴苛的軍事環境中穩定運行。RS232接口的遠程控制能力,方便與雷達控制系統集成,實現自動化的測試和校準流程。

光纖延遲線在科研與教學中的應用

在高校與科研院所的光通信實驗室中,2×2b光開關4路延遲模塊同樣有著廣泛的應用。光纖通信原理是光電子、通信工程等專業的重要課程,而光信號的傳播、延遲、干涉等概念比較抽象,學生難以通過理論講解深入理解。通過延遲線模塊進行實物演示,可以讓學生直觀地觀察光信號延遲對系統性能的影響,加深對理論知識的理解。

在科研實驗中,延遲線模塊可以作為基本的光學元件,搭建各種復雜的光路系統。例如,在光脈沖測量實驗中,可以利用延遲線控制參考光脈沖和信號光脈沖的相對時延,實現自相關測量;在光學相干層析成像實驗中,延遲線可以用來調節參考臂長度,實現不同深度的層析成像;在量子通信實驗中,延遲線可以用來同步不同光路的光子到達時間。

模塊化的設計使得學生能夠方便地理解光開關與延遲線的工作原理。通過觀察四個光開關的級聯方式,學生可以學習二進制編碼的思想,理解如何通過簡單的開關組合實現復雜的功能。這種實踐性的教學方式,比單純的課堂講授更能激發學生的學習興趣,培養實際動手能力。

技術發展趨勢與未來展望

隨著光通信技術的不斷發展,光纖延遲線技術也在持續演進。在延遲精度方面,未來的產品將朝著亞納秒級甚至皮秒級的精度發展,滿足更高端的科研和軍事應用需求。在集成度方面,硅光子技術有望將多個光開關和延遲波導集成在同一芯片上,大幅減小系統體積和功耗。在智能化方面,機器學習算法可以用來優化延遲控制策略,實現自適應的延遲補償。

我們始終站在技術發展的前沿,持續投入研發資源,推動光纖延遲線技術的創新。公司不僅提供標準化的2×2b光開關4路延遲模塊產品,還可以根據客戶的具體需求進行定制化開發。無論是特殊的波長范圍、不同的延遲步進,還是特殊的接口形式,科毅光通信都能提供專業的解決方案。

作為國內領先的光開關制造商,科毅光通信的產品不僅在國內高校和科研機構中得到了廣泛應用,還遠銷海外市場。公司始終堅持"質量第一、客戶至上"的經營理念,通過嚴格的質量管理體系確保每一臺產品的可靠性和穩定性。

產品選型建議與技術支持

在選擇光纖延遲線產品時,用戶需要綜合考慮多個技術指標。首先是延遲范圍和步進精度,不同的應用場景對延遲范圍的要求差異很大,實驗室測試可能只需要幾微秒的延遲,而某些雷達應用可能需要上百微秒的延遲。其次是插入損耗,對于長鏈路系統,低插入損耗尤為重要,可以減少中繼放大器的數量。切換速度也是關鍵指標,高速測試和實時控制場景需要更快的切換響應。

科毅光通信的2×2b光開關4路延遲模塊在這些關鍵指標上都達到了行業領先水平。60米的總延遲范圍和4米的步進精度,覆蓋了大多數應用需求。0.5dB以下的低插入損耗和高隔離度設計,保證了信號傳輸質量。RS232接口的遠程控制方式,便于系統集成和自動化控制。

在技術支持方面,科毅光通信擁有經驗豐富的工程師團隊,能夠?yàn)榭蛻籼峁漠a(chǎn)品選型、系統設計到調試維護的全流程技術支持。公司還提供詳細的用戶手冊和應用指南,幫助用戶快速上手使用。對于有特殊需求的客戶,公司還提供定制化開發服務,量身打造最適合的解決方案。

光纖延遲線技術作為光信號處理的重要組成部分,在光通信、光纖傳感、雷達電子對抗等領域都有著不可替代的作用。我們科毅光通信的2×2b光開關4路延遲模塊,憑借其精巧的級聯設計、優異的性能指標和靈活的可編程特性,為廣大用戶提供了一個高效可靠的延遲控制解決方案。
