在現代光通信網絡、數據中心互聯和自動化測試系統中，如何實現對光信號的靈活、可靠與集中化管理，始終是工程師們面臨的核心挑戰之一。3-1×4機架式光開關從眾多光器件中脫穎而出，成為構建智能化光層網絡的關鍵硬件基石。

定義解析：什么是3-1×4機架式光開關？

首先，讓我們拆解這個名稱背后的技術含義。

• “3”：通常指設備支持3個完全獨立且結構相同的1×4光開關單元。這是一種高度集成化的設計，意味著在一個標準機箱內，集成了三套獨立的切換系統。

• “1×4”：描述了每個開關單元的基本拓?fù)浣Y(jié)構。即擁有1個公共輸入端和4個輸出端（或反之，具有雙向性），能夠在控制信號指令下，將公共端的光路智能地切換到4個預定輸出端中的任意一個。

• “機架式”：這是其物理形態和工業應用屬性的核心標識。它意味著該產品被設計為符合標準19英寸機柜（如1U或2U高度）的安裝規范，具備工業級的電源、管理和散熱設計，專為需要集中化、大規模部署的電信機房、數據中心或?qū)嶒?yàn)室環境而生。

•


因此，3-1×4機架式光開關的完整定義是：一種集成了三組獨立1×4光路切換功能，并采用標準機架式封裝的高可靠性光交換設備。它為網絡提供了多通道、高密度的光路調度能力，是實現光網絡靈活配置與保護倒換的重要物理載體。

工作原理探秘：三大主流技術路徑及其優劣

光開關的核心在于如何實現光路的物理或邏輯改變。對于機架式產品，其內部集成的開關單元主要基于以下幾種成熟技術，每種技術路徑都深刻影響著產品的最終性能表現。

1.微機電系統技術：MEMS光開關

這是目前實現1×N（如1×4）端口結構最主流、最精巧的技術之一。其原理是利用半導體微加工技術，在硅片上制造出微小的反射鏡陣列。通過靜電力或電磁力精確驅動微鏡的角度，從而將輸入光束反射到指定的輸出光纖端口中。

• 優勢：體積小巧，易于實現大規模集成（這正是將3個甚至更多開關單元集成到1U機箱內的技術基礎）；切換速度相對較快（毫秒級）；具有較低的插入損耗和優異的可擴展性。

• 科毅的實踐：在廣西科毅的MEMS光開關產品線中，我們通過精密的芯片設計、封裝工藝和閉環驅動控制，確保了每一面微鏡都能達到亞微弧度的定位精度，從而保障了在3-1×4這類多通道設備中，每一個通道都能保持低損耗與高穩定性。

2.磁光效應技術：磁光開關

基于法拉第磁光效應。核心器件是磁光晶體（如釔鐵石榴石）。當特定波長的光通過處于磁場中的晶體時，其偏振面會發生旋轉。通過控制電流（即磁場）的通斷，結合偏振分光元件，即可實現光路的通斷或切換。

• 優勢：切換速度極快（可達微秒級），是目前速度最快的全光開關技術之一；無機械活動部件，理論壽命極長，可靠性高；具備良好的溫度穩定性。

• 應用場景：特別適合于對切換時間有苛刻要求的領域，如激光通信、自動駕駛激光雷達系統中的快速掃描與保護，或軍事領域的抗干擾快速跳頻。

3.傳統機械式技術：機械式光開關

通過步進電機或電磁鐵驅動棱鏡、反射鏡或直接移動光纖準直器，來實現光纖端口的對準與連接。

• 優勢：技術最為成熟，成本相對較低，在早期應用中廣泛；具有極低的插入損耗和極佳的光學性能（如低偏振相關損耗）。

• 挑戰：通常體積較大，切換速度較慢（幾十毫秒到秒級），存在可動部件，長期使用的機械可靠性面臨考驗。在追求高密度、高集成的機架式設備中，其應用比例正逐漸被MEMS等技術所替代。

在科毅光通信的3-1×4機架式光開關產品設計選型中，我們的工程師會根據客戶的具體應用場景，在切換速度、插入損耗、長期穩定性和成本之間進行綜合權衡，推薦最合適的技術方案，例如，在強調高密度和快速響應的數據中心光配線架中，多采用MEMS方案。

核心產品特點：為何它是系統級的優選？

一款優秀的3-1×4機架式光開關，絕不僅是三個簡單開關的堆疊。它體現了系統級設計的智慧，具備以下鮮明特點：

• 高密度集成與集中管理：將三套獨立的交換單元整合于一個標準機架空間內，極大地節省了機房寶貴的空間資源。設備通常配備統一的網管接口（如RS-232、SNMP、以太網），可通過一套軟件界面集中監控和管理所有通道的狀態、切換動作及性能參數，極大提升了運維效率。

• 卓越的光學性能指標：這是衡量其品質的硬核標準。主要包括：

• 低插入損耗：確保信號經過開關后衰減最小，典型值在1.0dB以下，科毅的高性能產品可控制在0.8dB以內。

• 高回波損耗：減少因反射引起的信號干擾，通常優于50dB。

• 高消光比：對于保偏光開關而言，這是核心指標，意味著其保持光偏振態的能力極強，典型值優于25dB，滿足激光通信、傳感等苛刻應用。

• 優異的通道一致性：三個開關單元之間，以及每個單元內部的4個通道之間，其光學性能（如損耗）差異極小，保證系統各路徑的均衡性。

• 工業級的可靠性與穩定性：機架式設計意味著它生來就要應對7×24小時不間斷工作的嚴苛環境。采用工業寬溫設計、冗余電源、智能風扇散熱，并經過嚴格的高低溫循環、振動測試，確保在復雜環境中長期穩定運行，這正是軍工級品質的體現。

• 靈活的協議與易集成性：提供豐富的控制指令集和通信協議，可輕松集成到用戶現有的網管系統或自動化測試平臺中，實現無人值守的智能光路調度。

廣闊的應用領域：從骨干網到前沿科技

3-1×4機架式光開關的“多通道”與“集中化”特性，使其在眾多領域大顯身手：

• 光通信網絡與保護倒換：在城域網、骨干網的光線路保護系統中，可快速將主用光纖信道切換到備用信道，極大提升網絡生存性。其多通道能力允許多條線路共享同一套保護設備，提高資源利用率。

• 數據中心光配線與管理：在大型數據中心內部，用于實現服務器集群與存儲網絡之間光連接的可重構布線，支持業務的快速部署與靈活調整，是構建彈性光網絡基礎設施的關鍵。

• 自動化測試與測量系統：在光器件生產車間（如廣西科毅自身的生產線）或第三方檢測實驗室，可自動將待測的多個光模塊、光纖或器件依次切換到光譜分析儀、光功率計等單一測試儀表上，實現高效、精準的批量測試，大幅提升生產與質檢效率。

• 傳感網絡與科研實驗：在分布式光纖傳感系統（如周界安防、管道監測）中，用于切換不同的傳感光路。在VR虛擬現實動捕系統、量子通信等前沿科研實驗中，用于復雜光路的自動化配置。

• 專用領域：在激光醫療設備中，用于引導治療激光到達不同病灶部位；在激光工藝加工中，用于將一束激光分配至多個加工工位。其高功率光設備處理能力在此類應用中至關重要。

封裝方式分析：外在與內在的統一

封裝是產品可靠性的最后一道，也是最直觀的防線。對于3-1×4機架式光開關，其封裝是系統設計思想的延伸：

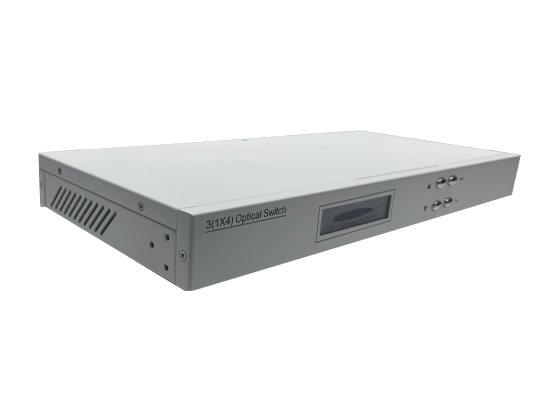

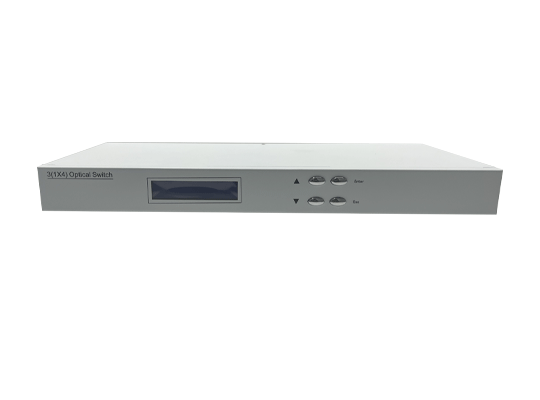

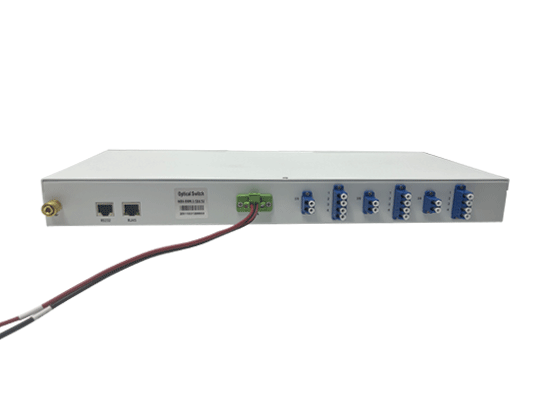

• 標準機架式封裝：嚴格遵守19英寸寬度，高度常見為1U或2U。前面板通常布局有：狀態指示燈、液晶顯示屏（用于本地狀態查看）、功能按鍵、以及重要的光纖適配器（如LC/SC）接口。清晰直觀的接口布局和標識，是人性化設計的體現。

• 內部結構布局：內部采用模塊化設計。三個1×4光開關核心引擎、控制電路板、電源模塊、風扇等部件在空間上合理規劃，確保散熱風道暢通，避免電磁干擾，并便于后期維護。科毅的工程師團隊在結構設計上積累了豐富經驗，確保在緊湊空間內實現最佳的散熱與信號完整性。

• 散熱與防護設計：主動式風扇散熱與機箱開孔風道結合，確保內部光學引擎（尤其是激光器或驅動電路）處于適宜的工作溫度。機箱具備良好的電磁屏蔽（EMC）性能和防塵能力，適應復雜的機房環境。

結語

綜上所述，3-1×4機架式光開關是一個融合了精密光學、微電子學、機械工程與軟件控制技術的復雜系統。它的價值不僅在于實現基本的光路切換功能，更在于其提供的高密度、高穩定性、可網管的系統級解決方案，能夠顯著提升光網絡的智能化水平和運維效率。

作為國內領先的光開關廠家，廣西科毅光通信科技有限公司自2009年成立以來，始終專注于包括MEMS光開關、機械式光開關、磁光開關在內的全系列光交換產品的研發與制造。我們深刻理解從芯片、組件到整機系統的每一個技術細節，我們的3-1×4機架式光開關系列產品，正是這種“知其然更知其所以然”的工程智慧的結晶。

我們致力于為全球客戶在5G&光通信、數據中心、AI等領域的挑戰，提供最可靠、最靈活的光連接核心器件。當您規劃下一代智能化光網絡時，科毅光通信愿以軍工級的品質承諾和專業的定制能力，成為您最值得信賴的合作伙伴。

擇合適的光開關等光學器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
