在光通信、激光點火起爆及各類高精度光控制系統中，微小型光開關作為關鍵光學器件，其性能直接影響到整個系統的可靠性與效率。長期以來，側壁反射鏡的表面粗糙度過大導致光路傳輸效率低下，一直是行業面臨的技術瓶頸。一項結合電感耦合等離子體（ICP）與聚焦離子束（FIB）刻蝕的創新工藝，成功將微小型光開關的側壁反射鏡表面粗糙度由190nm大幅降低至56nm，并使光路傳輸效率從10.2%顯著提升至39.1%，為光開關性能優化提供了明確可行的技術路徑。

行業背景與技術挑戰

微小型光開關，尤其是反射式光開關，因其結構緊湊、抗沖擊性能好，在引信安全、光通信交換等場景中廣泛應用。傳統制造工藝，如ICP或CMOS工藝，在刻蝕高深寬比結構時，容易在硅襯底側壁形成粗糙表面。這種粗糙表面對光線產生嚴重散射，導致光信號在傳輸過程中損失巨大，整體光路效率低下，嚴重限制了器件在高要求環境下的應用。

因此，如何在微米甚至納米尺度上，對側壁反射鏡進行高精度、低粗糙度的表面加工，成為行業亟待解決的關鍵問題。

創新工藝：ICP與FIB雙工藝結合

為解決上述難題，研究團隊提出并驗證了一套創新的兩步加工法：

1. 初步結構成型——ICP刻蝕
首先，采用雙面ICP刻蝕工藝在SOI硅片上一體化加工出微小型光開關的基本結構。該步驟效率高，適合定義器件的整體三維輪廓，如圖1所示（加工流程圖）及圖2所示（制成的光開關SEM圖）。

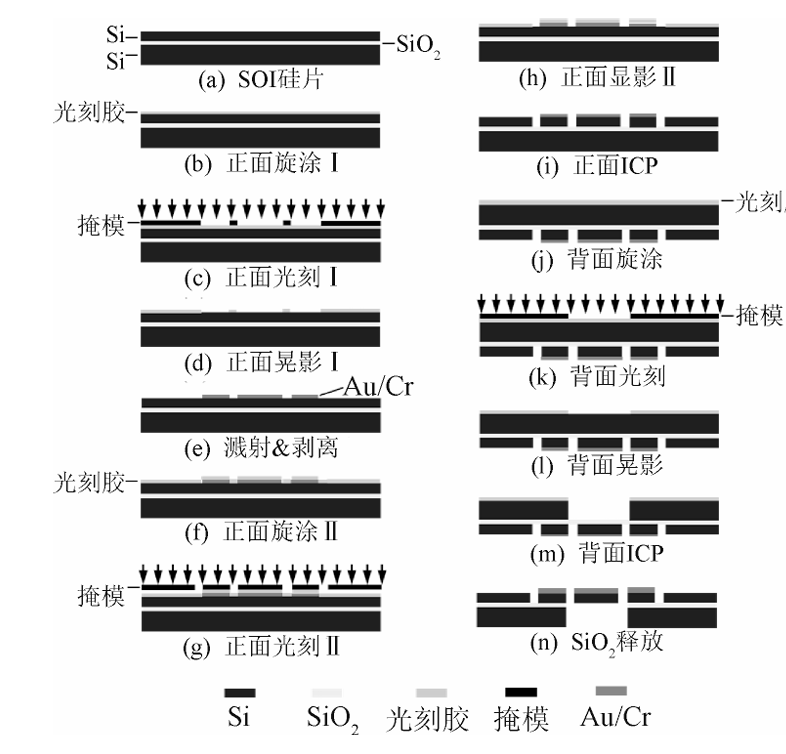

圖1：微小型光開關的加工流程圖

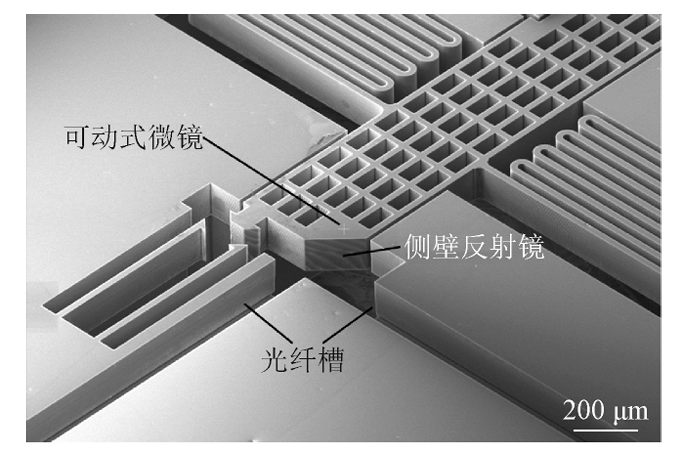

圖2：采用雙面ICP刻蝕工藝制成的微小型光開關SEM圖

2. 表面精密拋光——FIB刻蝕
在獲得基礎結構后，關鍵步驟是利用聚焦離子束（FIB）刻蝕技術對側壁反射鏡面進行“精加工”。如圖3所示，通過精確控制高能離子束以特定角度轟擊側壁表面，可逐層、均勻地去除表面材料，實現原子級別的平滑處理。

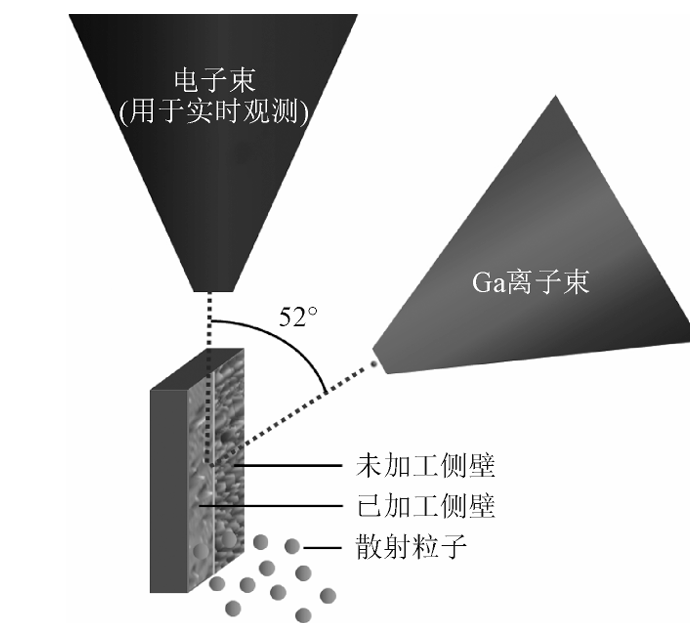

圖3：FIB加工微小型光開關側壁反射鏡面示意圖

工藝效果驗證：粗糙度與光效率雙提升

為了量化工藝效果，研究團隊采用掃描電子顯微鏡（SEM）和原子力顯微鏡（AFM）對加工前后的表面形貌進行了細致表征，并搭建了專用的光路傳輸效率測試系統（如圖4）進行性能驗證。

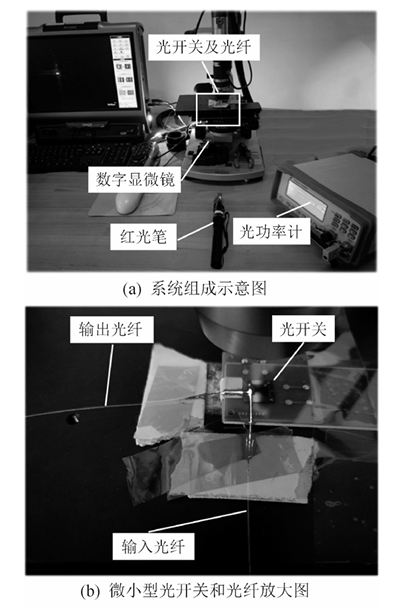

圖4：光路傳輸效率測試系統示意圖

表面粗糙度變化

SEM圖像清晰展示了FIB刻蝕前后的巨大差異。未經處理的側壁表面凹凸不平（圖5c），而經過FIB處理后的表面則變得異常光滑平整（圖5d）。

圖5：側壁反射鏡FIB刻蝕前后的SEM對比圖

研究進一步探索了離子劑量（單位面積照射的離子量）對拋光效果的影響。通過設置不同離子劑量進行矩形區域刻蝕實驗，AFM測量結果（圖6）表明，隨著離子劑量的增加，刻蝕溝槽底部越來越平滑，整體表面粗糙度持續下降。

圖6：不同離子劑量刻蝕后側壁的AFM形貌圖

圖7的數據曲線直觀地反映了這一規律：當離子劑量達到最優值  時，側壁反射鏡的表面粗糙度從原始的190 nm銳減至56 nm。

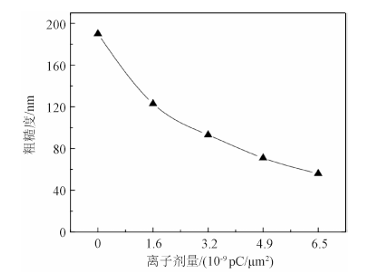

圖7：側壁反射鏡表面粗糙度隨離子劑量的變化曲線

光路傳輸效率躍升

表面粗糙度的降低直接帶來了光學性能的飛躍。如圖8所示，光路傳輸效率隨離子劑量增加而同步提升。未經FIB處理的光開關，其效率僅為10.2%。而經過最優劑量FIB刻蝕后，效率飆升至39.1%，提升幅度接近300%。這一數據充分證明了該工藝對提升微小型光開關整體性能的決定性作用。

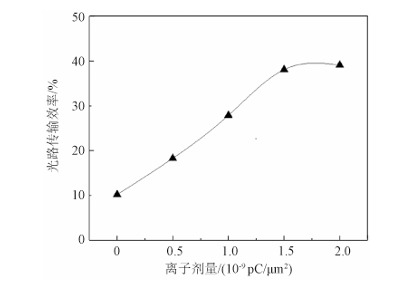

圖8：光路傳輸效率隨離子劑量的變化曲線

技術意義與行業應用前景

本研究成功驗證了“ICP宏觀成型 + FIB微觀拋光”雙工藝組合在解決側壁反射鏡表面質量問題上的卓越有效性。它不僅提供了一種可重復、高精度的加工方法，更重要的是為微小型光開關的性能指標提升找到了關鍵突破口。

更高的光路傳輸效率意味著：

• 更低的系統功耗：在光通信系統中，減少光損失可直接降低對激光光源功率的要求。

• 更高的信號完整性：在傳感和起爆系統中，更強的信號意味著更高的可靠性和安全性。

• 拓寬應用場景：使得微小型光開關能夠滿足更苛刻環境（如高振動、高沖擊）下的應用需求，尤其在航空航天、國防軍工等領域價值巨大。
