在光通信與光譜檢測技術飛速發展的今天，太赫茲時域光譜（THz-TDS）技術憑借其能同時探測THz脈沖振幅與相位信息的獨特優勢，已成為生物醫學、材料科學、安全檢查、無損檢測等多個領域的核心支撐技術。而在THz-TDS系統中，光纖延遲線作為調節飛秒探針光與THz脈沖相對時延的核心器件，其性能直接決定了光譜檢測的精度、速度與系統集成度?？埔愎馔ㄐ乓劳泻诵募夹g研發實力，推出基于實用新型緊湊型高速振蕩光纖延遲線，完美解決傳統產品體積大、掃描慢、集成度低的痛點，與公司核心產品光開關等器件協同，為全光纖太赫茲系統提供高效解決方案。

一、太赫茲技術爆發下，光纖延遲線的行業剛需與技術瓶頸

太赫茲時域光譜技術的核心原理，是通過飛秒探針光對多個THz脈沖的不同延遲部位進行掃描探測，最終“拼湊”出完整的THz脈沖波形。這一過程中，必須通過光纖延遲線持續改變兩束光的相對時延，因此延遲線的掃描頻率、延遲范圍、體積大小與穩定性，直接影響檢測效率與系統部署靈活性。

在當前市場中，商用振蕩光學延遲線普遍存在三大痛點：一是掃描速度有限，難以滿足快速檢測需求；二是延遲范圍狹窄，無法適配復雜場景下的高精度探測；三是體積龐大（傳統產品尺寸約166mm×200mm×108mm）、集成度差，嚴重制約全光纖太赫茲時域光譜成像系統的小型化發展。盡管部分技術方案實現了性能提升，但仍未解決體積與集成度的核心矛盾，無法滿足生物醫藥、便攜式安全檢測等場景的實際應用需求。

作為光通信器件領域的專業廠商，科毅光通信敏銳捕捉到行業痛點，結合多年在光開關、保偏光纖等核心器件上的技術積累，研發出緊湊型高速振蕩光纖延遲線，通過光路復用、材料創新與結構優化，實現了“小體積、高頻率、大延遲”的技術突破，為太赫茲技術的產業化落地提供關鍵支撐。

二、核心技術創新：緊湊型高速振蕩光纖延遲線的結構與原理

本產品采用“移動角錐反射單元+固定角錐反射單元+平面反射單元”的核心結構，配合高速音圈電機與高精度編碼器，實現光程延遲的高速周期性調節。以下從結構設計、核心部件與工作原理三方面詳細解析：

（一）整體結構設計：緊湊布局與集成化設計

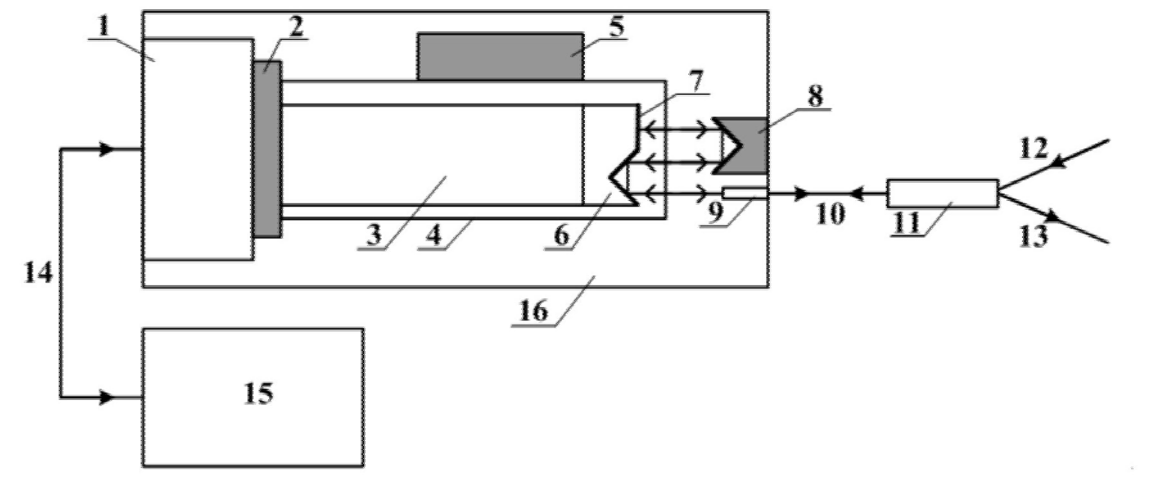

產品整體結構如圖1所示，所有核心部件均集成于尺寸僅為115mm×48mm×41mm（L×W×H）的殼體內，相比傳統產品體積縮小1/15，極大提升了系統集成靈活性。

圖1 為緊湊型高速振蕩光纖延遲線結構示意圖

核心結構包括：

1.  驅動模塊：由音圈電機定子、音圈電機動子組成的高頻音圈電機，最大行程≥6mm，運動位移曲線為正弦波，提供高速往復驅動力；

2.  反射模塊：移動角錐反射單元、固定角錐反射單元（均包含若干均勻排布的中空玻璃角錐反射鏡）與平面反射單元（表面鍍高反膜的平面鏡），實現光束多次反射與光路復用；

3.  傳輸與分離模塊：長焦距光纖準直器、保偏光纖、低插損3端口環形器，以及帶FC/APC轉接頭的輸入/輸出保偏光纖尾纖，完成激光束的準直、傳輸與入射/反射光束分離；

4.  控制與導向模塊：高強度輕質導軌、高精度增量式直線編碼器（編碼分辨率≤1μm）與音圈電機驅動器，實現移動部件的精準導向與位置反饋；

5.  防護外殼：殼體16為內部元件提供物理保護與防塵屏蔽，確保器件在復雜環境下穩定工作。

（二）核心部件技術亮點

1.  中空玻璃角錐反射鏡：采用低熱膨脹系數玻璃塊拼接制作，表面鍍高反膜（中心波長可選1550nm、800nm或其他定制波長），單面反射率≥99%，反射光束角度誤差≤10″。相比傳統實心角錐反射棱鏡，中空結構消除了飛秒激光的色散展寬，減少了面型加工誤差帶來的偏角誤差，同時降低了反射模塊質量與電機負載；

2.  平面反射單元：表面鍍高反膜的平面鏡，反射率≥99%，可將垂直入射光束沿原路反射，配合角錐反射單元實現光路閉環；

3.  高精度編碼器：采用增量式直線編碼器，最高精度可達0.1μm，對應延遲時間分辨率最高2fs，能實時反饋音圈電機運動位置，為太赫茲精細光譜測量提供精準保障；

4.  長焦距光纖準直器與環形器：兩者協同工作，既保證了大工作距離，又減小了插入損耗及插損變化，確保激光束傳輸效率與分離效果。

（三）工作原理：光路復用實現高效延遲調節

產品的核心優勢在于通過光束多次反射與光路復用，實現“小行程、大延遲”的效果。具體工作流程如下：

1.  外部激光信號通過輸入保偏光纖尾纖進入環形器，經保偏光纖傳輸至光纖準直器，準直后發射到自由空間；

2.  空間光束在移動角錐反射單元與固定角錐反射單元之間多次反射（反射次數N可根據需求調整），最終垂直入射到平面反射單元；

3.  平面反射單元將光束沿原光路反射，返回的光束經光纖準直器接收，再通過保偏光纖、環形器由輸出保偏光纖尾纖輸出；

4.  音圈電機在驅動器控制下做高頻直線往復運動，帶動移動角錐反射單元與平面反射單元同步運動，使自由空間光程按正弦波周期性變化。若電機行程變化為ΔL，光束總反射次數為N，則光程變化為（N+1）×ΔL，延遲效果顯著提升。例如，當N=5、ΔL=6mm時，延遲變化可達120ps，完全滿足高精度檢測需求。

三、產品核心優勢：體積、性能、穩定性全面領先

相比傳統振蕩光纖延遲線與同類產品，廣西科毅光通信的緊湊型高速振蕩光纖延遲線在技術指標與實際應用中展現出七大核心優勢，成為行業標桿產品：

1. 光路復用+高速驅動：延遲范圍與掃描頻率雙重突破

通過光束多次反射與光路復用，在電機行程ΔL不變的情況下，延遲變化可達（N+1）×ΔL，大幅拓展延遲范圍；同時采用音圈電機直接驅動，利用其高加速度、無滯后響應的特性，實現≥20ps@65Hz或≥200ps@20Hz的工作能力，性能相比傳統產品提升超過2.6倍，完美適配快速高精度檢測需求。

2. 極致小型化設計：適配全光纖系統集成

優化移動負載的質心分布，采用小型音圈電機與輕質導軌，將產品體積壓縮至115mm×48mm×41mm，僅為傳統產品的1/15，是目前已知世界上體積最小的振蕩光纖延遲線。小巧的尺寸使其能輕松融入全光纖太赫茲時域光譜成像系統，為便攜式、集成化設備研發提供可能。

3. 低熱膨脹材料應用：環境適應性更強

角錐反射鏡采用低熱膨脹系數玻璃作為基底，角錐反射鏡底座選用同特性金屬材料，有效減小環境溫度變化導致的器件變形與光束指向漂移，確保在不同工作環境下的穩定性與檢測精度。

4. 低損耗+低色散：信號傳輸質量更優

中空玻璃角錐反射鏡的設計，不僅減少了玻璃表面反射損耗與內部吸收，還消除了飛秒激光的色散展寬，配合高反膜（反射率≥99%）與低插損環形器，確保激光信號在傳輸與反射過程中的質量，提升光譜檢測的準確性。

5. 高精度控制：延遲分辨率達2fs

搭載高精度增量式直線編碼器，編碼分辨率≤1μm，延遲時間分辨率最高可達2fs，能精準捕捉光程延遲的實時變化，滿足太赫茲精細光譜測量對分辨率的嚴苛要求。

6. 低電機負載：高頻運動更穩定

光路復用減少了移動角錐鏡的數量，中空結構降低了反射模塊質量，再加上質心優化的移動負載設計，大幅減小了高頻運動時的隨機振動，既提升了工作穩定性，又延長了器件使用壽命。

7. 標準化接口：適配性更廣

輸入/輸出保偏光纖尾纖均配備FC/APC轉接頭，可與光開關、光衰減器等常規光通信器件無縫對接，同時支持1550nm、800nm等多種中心波長定制，適配不同場景下的太赫茲系統需求。

四、廣泛應用場景：賦能多行業高精度檢測

憑借“小體積、高頻率、大延遲、高穩定”的核心優勢，本產品可與光開關等器件協同，廣泛應用于全光纖太赫茲時域光譜成像系統，覆蓋多個關鍵領域：

1. 生物醫學領域

在蛋白質結構分析、細胞檢測、藥物成分鑒定等場景中，太赫茲光譜技術能提供無創、無輻射的檢測方案。本產品的高掃描頻率與高精度延遲調節，可快速捕捉生物分子的光譜響應，配合光開關實現多通道檢測，提升檢測效率與準確性。

2. 材料科學領域

用于復合材料特性分析、半導體材料質量檢測、薄膜厚度測量等。產品的高穩定性的環境適應性，確保在實驗室與工業現場均可精準獲取材料的太赫茲光譜信息，為材料研發與質量控制提供數據支撐。

3. 安全檢查領域

在違禁品檢測、爆炸物識別、食品安全檢測等場景中，便攜式太赫茲檢測設備需求迫切。本產品的小型化設計與高集成度，可助力設備輕量化研發，配合光開關實現快速光路切換，提升安檢效率。

4. 無損檢測領域

應用于航空航天零部件、工業設備焊縫檢測、建筑材料缺陷識別等。產品的大延遲范圍與高分辨率，能精準探測材料內部的微小缺陷，且無接觸式檢測方式不會對被測物體造成損傷。

5. 軍事與科研領域

在太赫茲雷達、通信系統研發，以及基礎物理、化學研究中，本產品可作為核心配套器件，為實驗數據采集提供穩定、高效的延遲調節功能，推動相關領域技術創新。

五、廣西科毅光通信：光通信器件領域的技術深耕者

廣西科毅光通信科技有限公司專注于光通信核心器件的研發、生產與銷售，核心產品涵蓋光開關、光纖延遲線、保偏光纖、光纖準直器、環形器等，廣泛應用于光通信、光譜檢測、航空航天、生物醫學等領域。公司以“技術創新驅動產品升級”為核心理念，建立了專業的研發團隊，依托多項專利技術，為客戶提供定制化、高性價比的光通信解決方案。

我們始終堅持“客戶需求為導向”，在保障產品性能領先的同時，注重產品的可靠性與適配性。目前，產品已通過嚴格的環境測試與性能驗證，可與公司自主研發的光開關等產品協同工作，為全光纖太赫茲系統提供一站式器件解決方案。

六、結語

在太赫茲技術產業化加速的背景下，緊湊型、高性能的光纖延遲線成為推動全光纖太赫茲系統普及的關鍵。廣西科毅光通信的緊湊型高速振蕩光纖延遲線，憑借光路復用、材料創新與結構優化的核心技術，打破了傳統產品的體積與性能瓶頸，成為目前行業內體積最小、性能最優的產品之一。

未來，公司將繼續依托專利技術優勢，深化光開關、光纖延遲線等核心產品的研發與迭代，不斷拓展應用場景，為生物醫學、安全檢查、材料科學等領域提供更高效、更穩定的光通信解決方案。我們堅信，以技術創新為核心，以客戶需求為導向，必將在光通信器件領域實現更大突破，為行業發展貢獻更多力量。

如果您正在尋找相關產品，歡迎訪問廣西科毅光通信官方網站（www.www.xiaohuo199.com）了解更多產品詳情，或聯系我們的技術顧問獲取專業支持！
